令和4年度下期午後 第二種電気工事士 学科 問18 解説
写真に示す器具の用途は。
- イ三相回路の相順を調べるのに用いる。
- ロ三相回路の電圧の測定に用いる。
- ハ三相電動機の回転速度の測定に用いる。
- ニ三相電動機の軸受けの温度の測定に用いる。
答えを見る
正解 イ三相回路の相順を調べるのに用いる。
要点検相器は三相回路の相順（R-S-T）を調べる測定器
解説

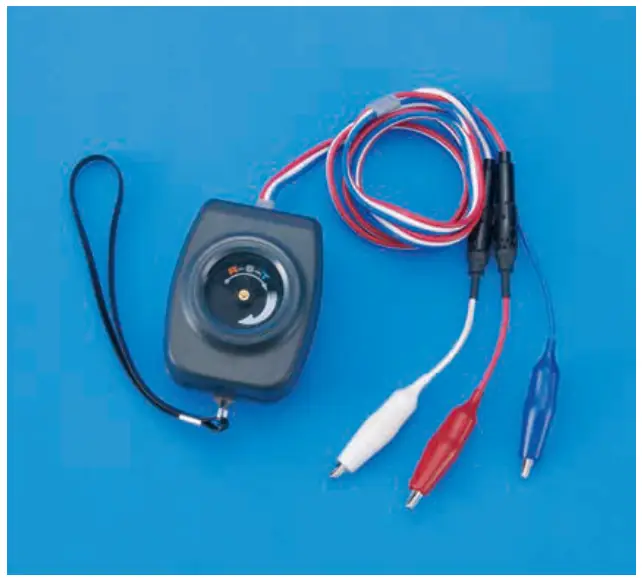

写真は赤・白・青のクリップを三相の各線につなぎ、円板の回転方向で相順を確認する検相器なので、イが正しい。
- ロ：三相の電圧測定には電圧計や回路計（テスタ）を使う。
- ハ：回転速度の測定には回転計を使う。
- ニ：軸受けの温度測定には温度計（放射温度計など）を使う。
