令和5年度下期午後 第二種電気工事士 学科 問45 解説
配線図
図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

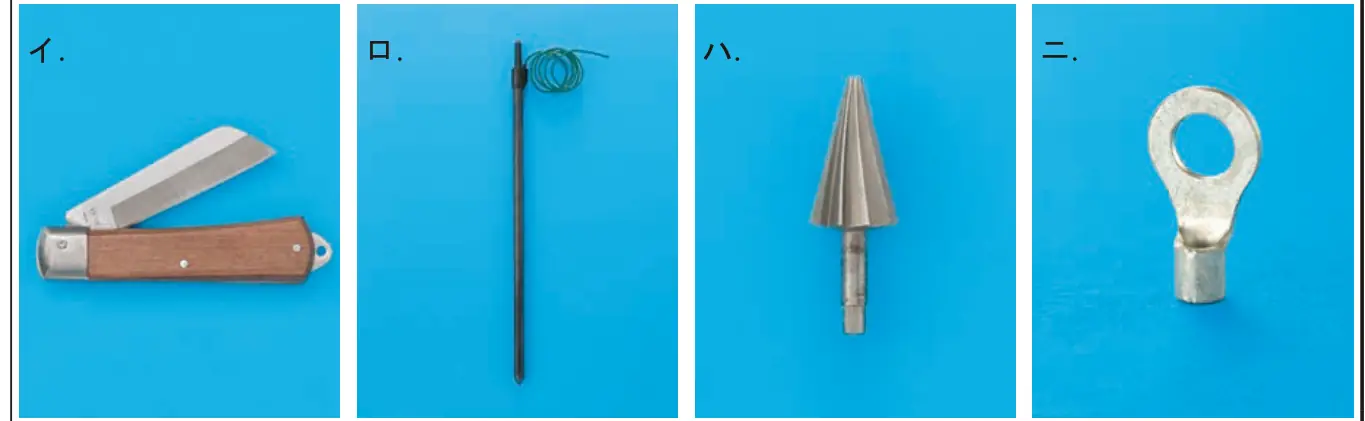

⑮で示す屋外部分の接地工事を施すとき，一般的に使用されることのないものは。
答えを見る
正解 ハ
要点屋外の接地工事には接地棒・圧着端子・電工ナイフなどを使う
解説
正答はハです。ハは金属管の切断面の内側のばりを取るリーマ（クリックボールに付けて使う）で、接地工事では一般に使いません。
イ：電工ナイフで、接地線の被覆をはぎ取るのに使う。
ロ：接地棒（リード線付き）で、地中に打ち込んで接地極にする。
ニ：圧着端子で、接地線を接地端子に接続するのに使う。
