令和4年度下期午後 第二種電気工事士 学科 問48 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

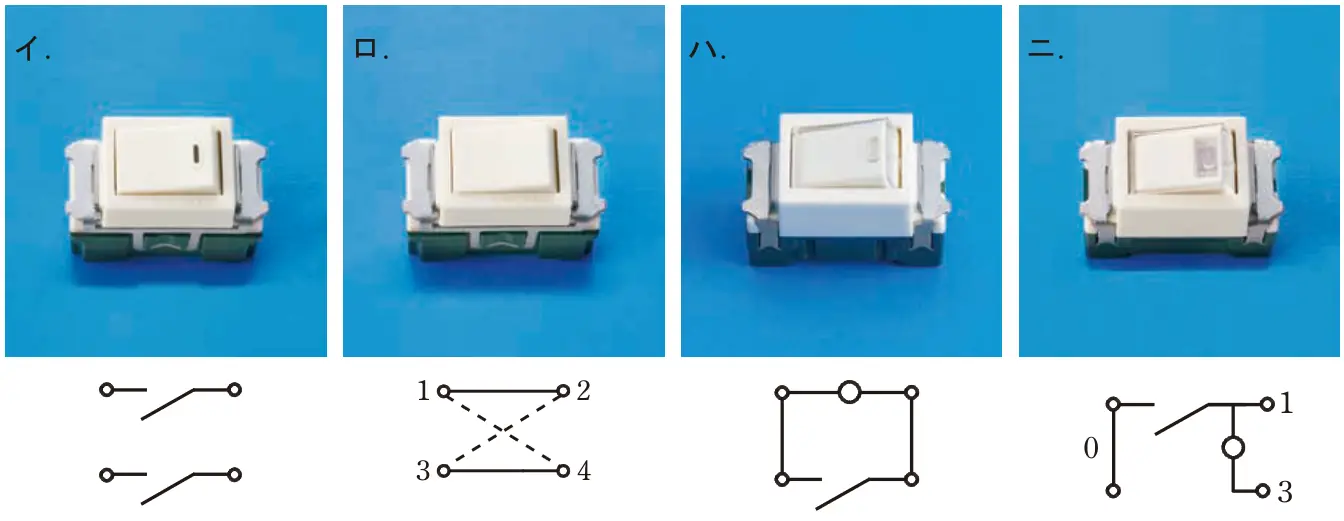

この配線図で，使用されていないスイッチは。
ただし，写真下の図は，接点の構成を示す。
答えを見る
正解 ハ
要点位置表示灯内蔵スイッチの図記号は●に「H」を傍記
解説
ハは、ランプがスイッチと並列の位置表示灯内蔵スイッチ（切のとき点灯）で、図記号は●に「H」を傍記する。この配線図にはHの傍記がなく、使われていない。
- イ：接点が2つの両切スイッチで、図中の「ノ 2P」で使われている。
- ロ：4路スイッチで、2階の「4セ」で使われている。
- ニ：0・1・3端子の3路スイッチで、階段灯セの3路スイッチに使われている。
