平成22年度秋期 ITパスポート 問66 解説

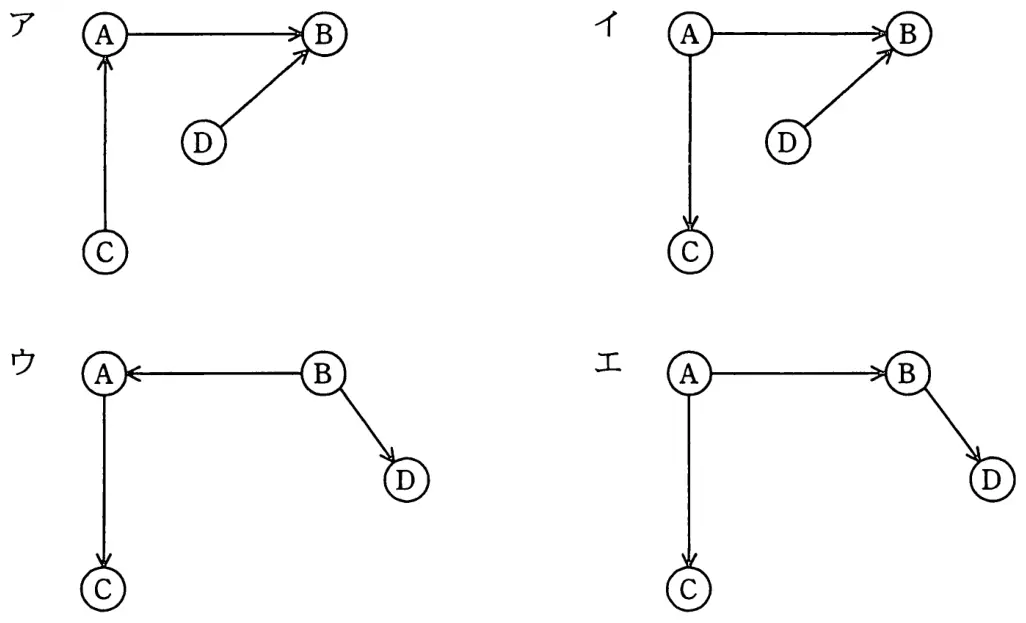

ものとものとのつながりを抽象化してとらえるとき，XからYへのつながり（順序関係という）を（X，Y）と記し，（図記号）と図示するものとする。3組の順序関係（A，B），（A，C），（B，D）を図で示したものはどれか。
答えを見る
正解 エ
要点順序関係(X,Y)はXからYへの矢印で表す
解説
(A,B)はA→B，(A,C)はA→C，(B,D)はB→Dの矢印になり，3本すべてを満たすのはエです。
ア：C→A（向きが逆）とD→B（向きが逆，Dが始点）なので誤り。
イ：A→B，A→Cは正しいが，D→Bと向きが逆なので誤り。
ウ：B→Aと向きが逆（(B,A)を表す）なので誤り。
矢印の向き（始点がX，終点がY）に注意して一つずつ確認します。
