平成21年度上期 第二種電気工事士 学科 問41 解説
配線図
図は、木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
⑪で示す図記号の器具は。

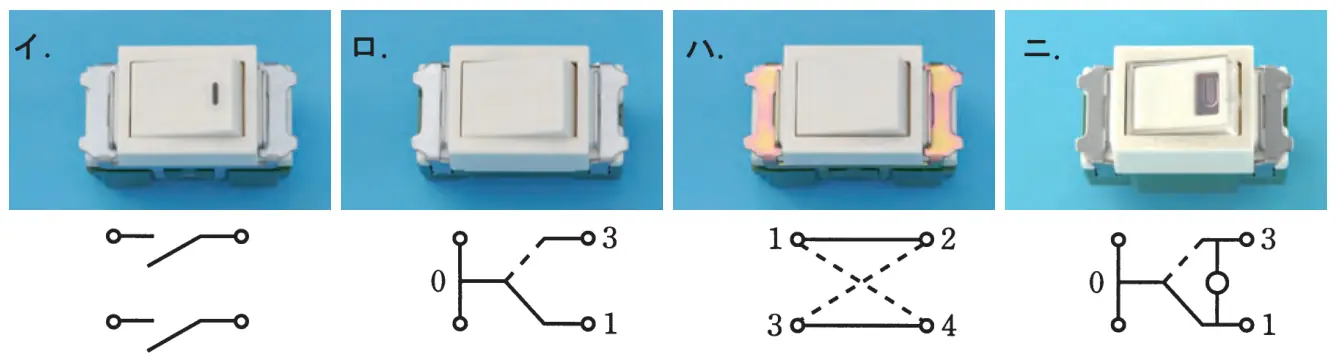

写真下の図は、器具の裏面図を示す。（写真の器具は一般形のものである。）
答えを見る
正解 ロ
要点傍記「3」は3路スイッチ、端子は0・1・3
解説
⑪は「3」を傍記した点滅器で3路スイッチです。裏面図で0の共通端子が1と3に切り替わるロが3路スイッチです。
イ：2つの接点が同時に開閉する構造で、両切スイッチ（2極スイッチ）なので誤り。
ハ：1－2・3－4と1－4・3－2を切り替える構造で、4路スイッチなので誤り。
ニ：3路の構造に表示灯を並列に付けたもので、表示灯内蔵の3路スイッチなので、一般形の3路スイッチではなく誤り。
