令和元年度下期 第二種電気工事士 学科 問50 解説
配線図
図は，鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にある点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

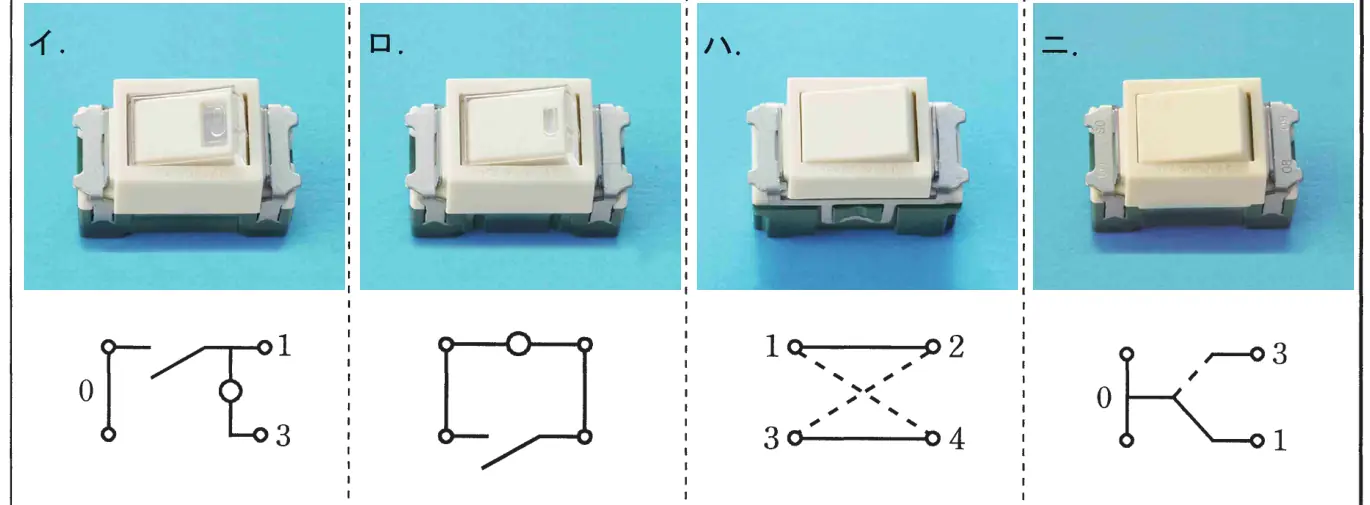

この配線図の図記号で使用されていないスイッチは。
ただし，写真下の図は，接点の構成を示す。
答えを見る
正解 ハ
要点4路スイッチは●4で、端子は1-2・3-4の切替え
解説
正答はハです。写真ハは端子1〜4の接続を切り替える4路スイッチで、図記号は「●4」です。この配線図には「●4」がないので、使用されていません。
イ：0-1の接点と表示灯を持つ確認表示灯内蔵スイッチで、③（●L）で使われている。
ロ：接点と並列に表示灯がある位置表示灯内蔵スイッチで、玄関の「●H」で使われている。
ニ：0と1・3を切り替える3路スイッチで、玄関と廊下の「●3」で使われている。
