平成21年度上期 第二種電気工事士 学科 問42 解説
配線図
図は、木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
⑫で示す機器の絶縁抵抗値を測定するものは。
答えを見る
正解 ハ
要点絶縁抵抗の測定は絶縁抵抗計（メガー）、表示はMΩ
解説

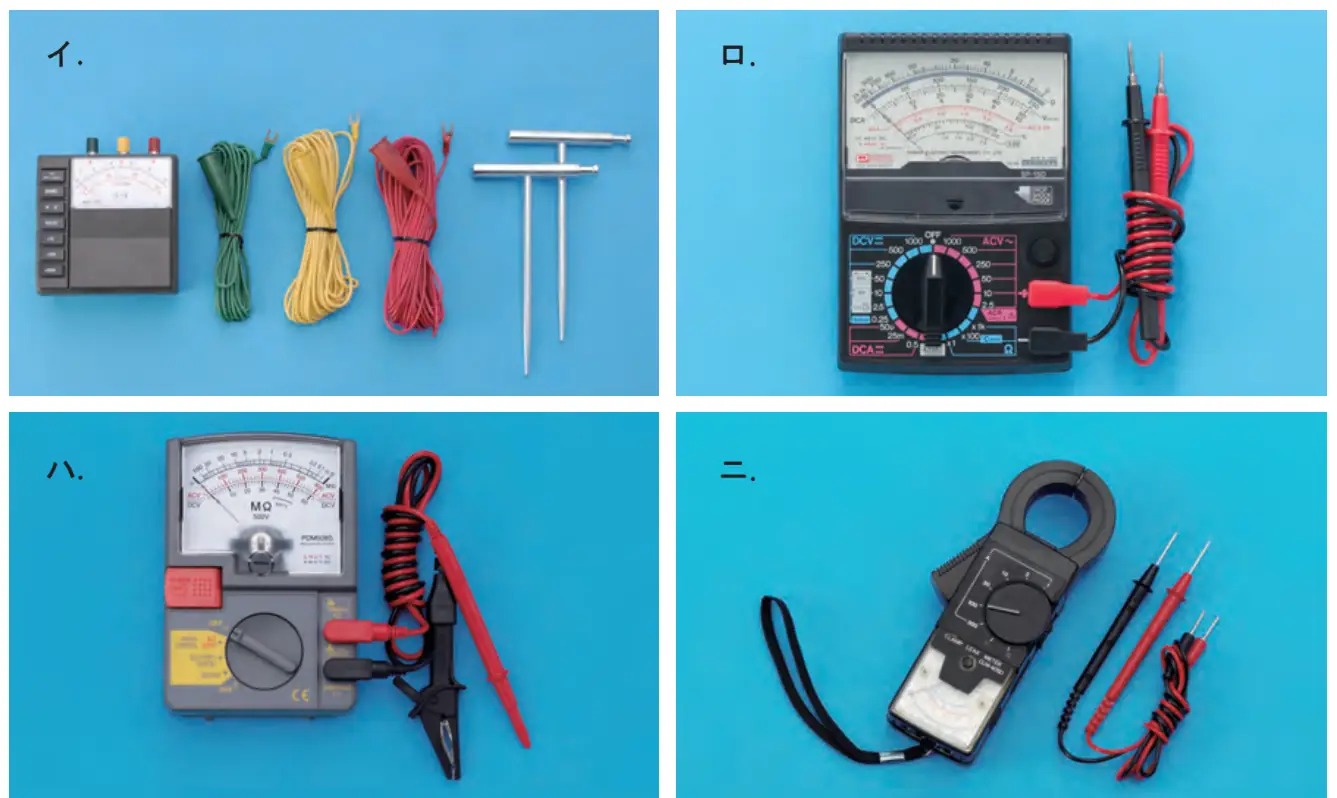

⑫はルームエアコンで、その絶縁抵抗を測るのは目盛がMΩの絶縁抵抗計（ハ）です。
イ：補助接地棒と3色のリード線が付属する接地抵抗計で、接地抵抗の測定用なので誤り。
ロ：回路計（テスタ）で、電圧・抵抗・導通などを測るもので絶縁抵抗は測れないので誤り。
ニ：クランプ形電流計で、電流を測るものなので誤り。
