平成23年度下期 第二種電気工事士 学科 問41 解説
配線図
図は、木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

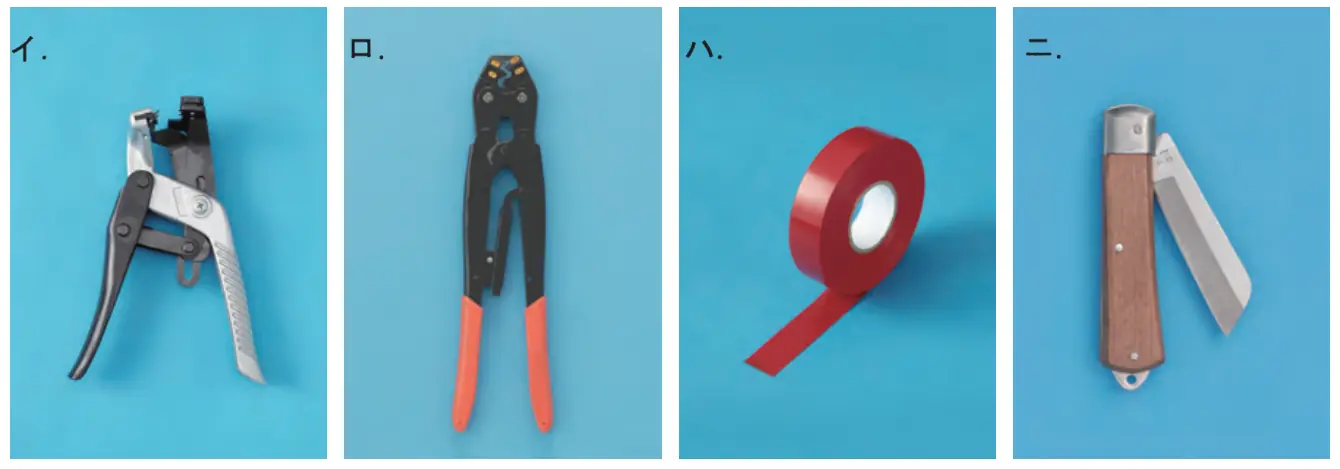

⑪で示すVVF用ジョイントボックス部分の工事を、リングスリーブE形による圧着接続で行う場合に用いるものとして、不適切なものは。
答えを見る
正解 ロ
要点リングスリーブの圧着は黄色柄の専用圧着工具
解説
ロは赤い柄の裸圧着端子用の圧着工具で、リングスリーブE形の圧着にはJIS適合の黄色い柄のリングスリーブ用圧着工具を使うので、ロが不適切。
- イ：VVFストリッパはケーブルの外装・被覆のはぎ取りに使うので適切。
- ハ：ビニルテープは接続部の絶縁処理に使うので適切。
- ニ：電工ナイフは外装のはぎ取りなどに使うので適切。
