平成25年度下期 第二種電気工事士 学科 問49 解説
配線図
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

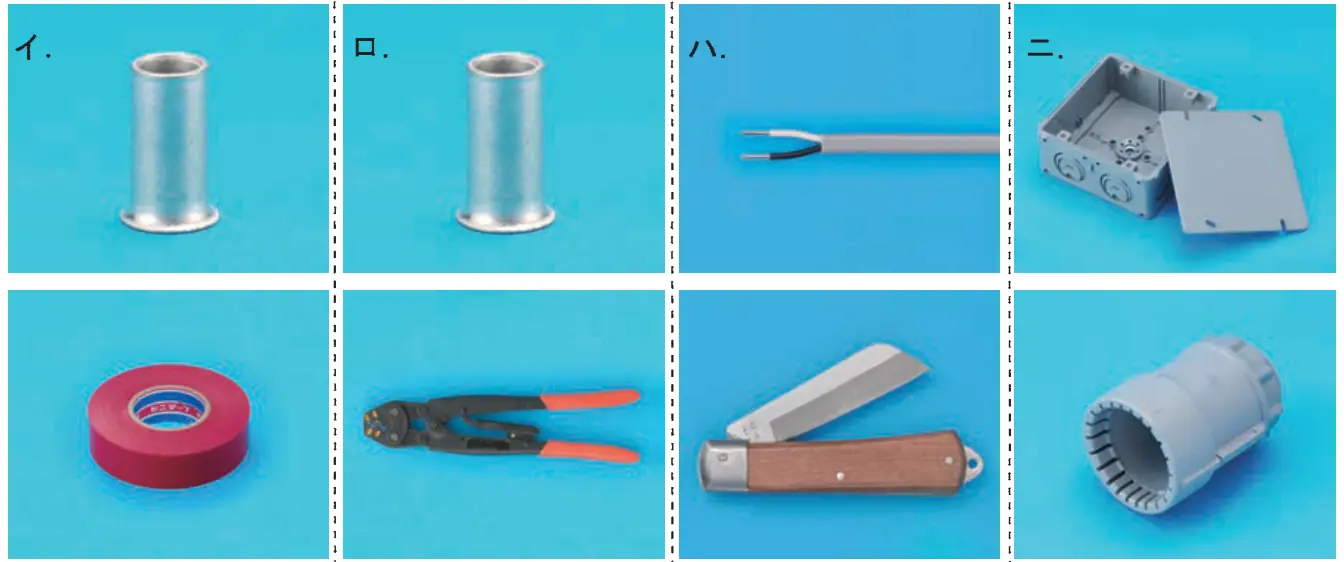

この配線図の施工に関して、一般的に使用する物の組合せで、不適切なものは。
答えを見る
正解 ロ
要点リングスリーブの圧着には黄色い柄の専用圧着工具を使う
解説
ロの工具は柄が黄色ではなく、裸圧着端子用の圧着ペンチなので、リングスリーブの圧着には使えず不適切な組合せです。リングスリーブ用圧着工具は柄が黄色と決められています。
イ：リングスリーブで接続した後、ビニルテープで絶縁するので適切。
ハ：VVFケーブルの外装・絶縁のはぎ取りに電工ナイフを使うので適切。
ニ：PF管（PF28）をボックスにつなぐのにボックスとPF管用コネクタを使うので適切。
