平成22年度上期 第二種電気工事士 学科 問9 解説

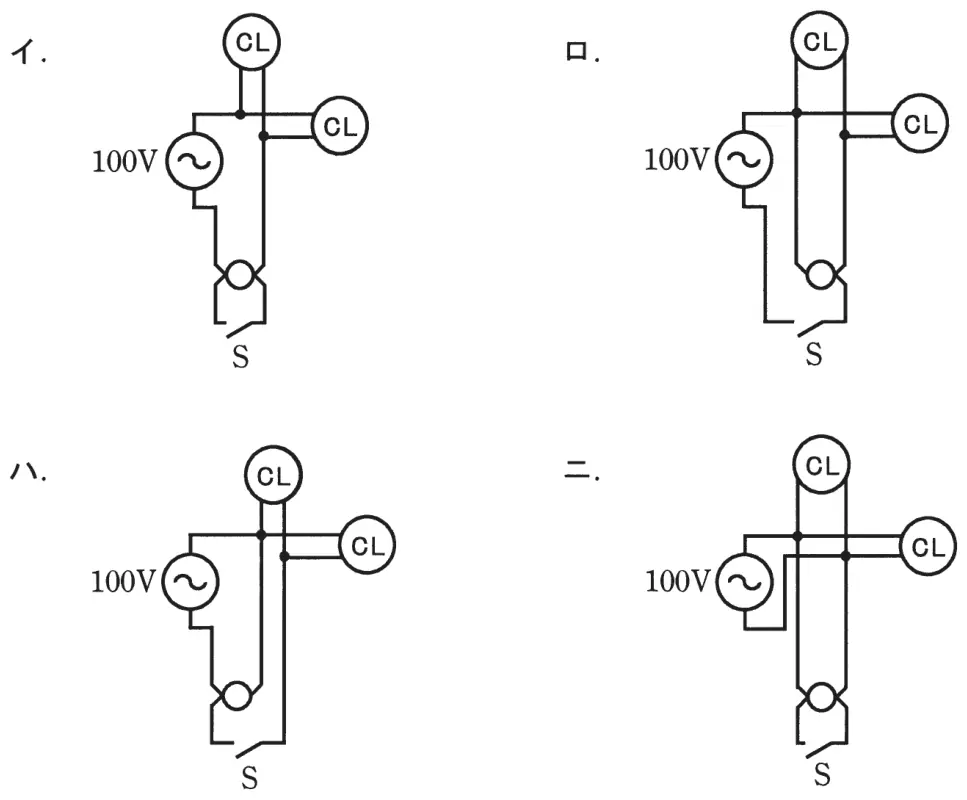

低圧屋内配線で、スイッチSの操作によって（図記号）が点灯すると確認表示灯（図記号）が点灯し、（図記号）が消灯すると確認表示灯（図記号）も消灯する回路は。
答えを見る
正解 ロ
要点同時点滅の確認表示灯は負荷と並列につなぐ
解説
ロが正しい。負荷（CL）の点灯・消灯と同時に確認表示灯を点滅させる「同時点滅」は、確認表示灯を負荷と並列に接続し、両方をスイッチSで一緒に入切します。ロはSを閉じると2つのCLと確認表示灯に同時に電圧がかかる回路になっています。
イ・ハ・ニ：表示灯がスイッチと並列（異時点滅）になっている、または負荷と直列で正しく点灯しない接続なので誤り。
