令和4年度下期午後 第二種電気工事士 学科 問45 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

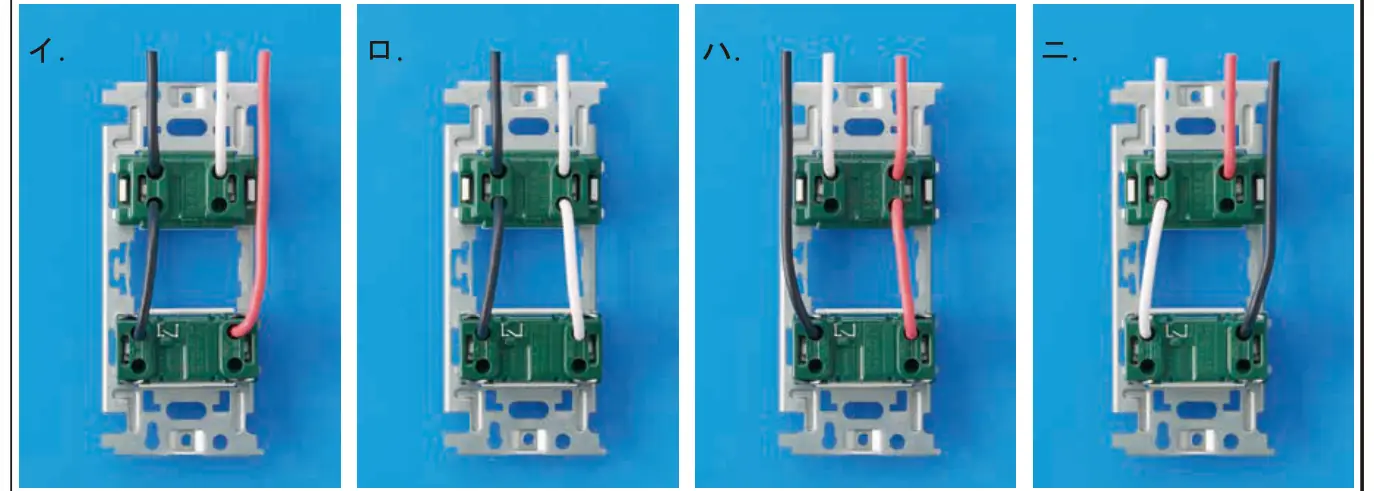

⑮で示す部分の配線を器具の裏面から見たものである。正しいものは。
ただし，電線の色別は，白色は電源からの接地側電線，黒色は電源からの非接地側電線とする。
答えを見る
正解 ハ
要点同時点滅は確認表示灯を負荷と並列（帰り線と白の間）に接続
解説
⑮は外灯ニを点滅するスイッチと確認表示灯（パイロットランプ）で、負荷が点灯しているとき表示灯も点灯する同時点滅となる。黒をスイッチに、スイッチの負荷側（赤）を表示灯と外灯へ、白を表示灯につなぐハが正しい。
- イ：表示灯が黒と白の間にあり、常時点灯になるので誤り。
- ロ：黒と白がスイッチに渡っており、スイッチを入れると短絡するので誤り。
- ニ：白（接地側）をスイッチにつないでいるので誤り。
