令和5年度上期午後 第二種電気工事士 学科 問41 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．図においては，必要なジョイントボックスがすべて示されているとは限らないが，ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

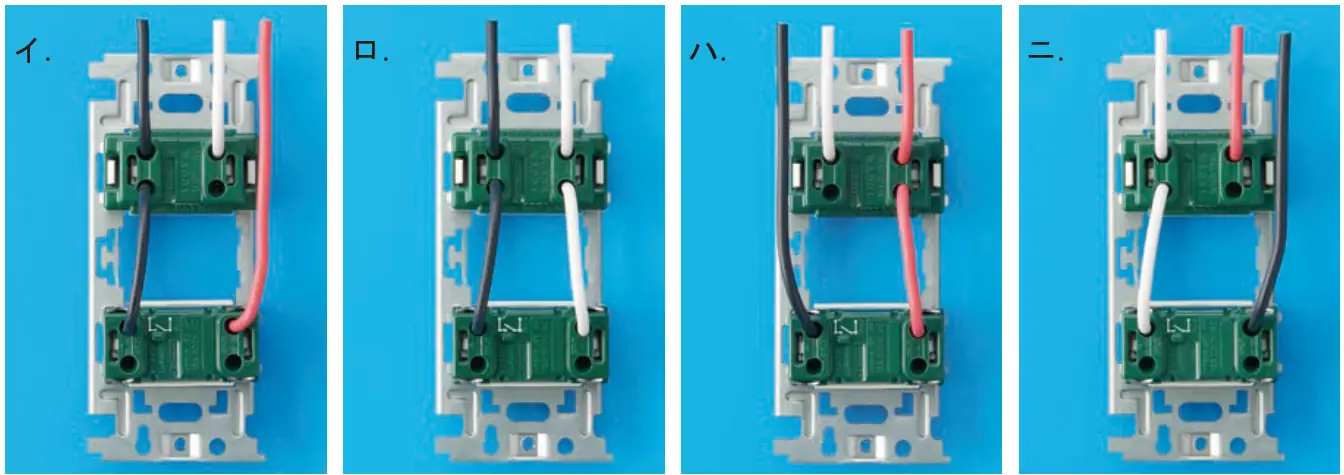

⑪で示す部分の配線を器具の裏面から見たものである。正しいものは。
ただし，電線の色別は，白色は電源からの接地側電線，黒色は電源からの非接地側電線とする。
答えを見る
正解 ハ
要点同時点滅のパイロットランプは負荷と並列（白と負荷側線の間）につなぐ
解説
⑪は屋外灯ニの点滅器と、ランプと一緒に点灯するパイロットランプ（同時点滅）の組合せです。ハは黒（非接地側）をスイッチへ、白をランプへ、スイッチの負荷側（赤）をランプと負荷へつないでおり、正しい結線です。
イ：黒と白がともにランプにつながり、ランプが常時点灯となるので誤り。
ロ：白（接地側）がスイッチにつながっており誤り。
ニ：白（接地側）がスイッチにつながっており誤り。
