平成23年度上期 第二種電気工事士 学科 問46 解説
配線図
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間が0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

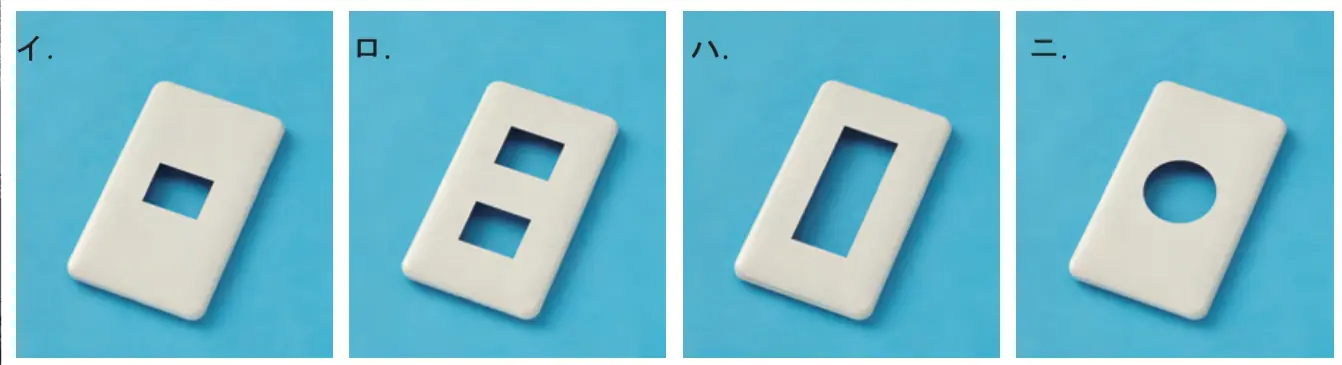

⑯で示す部分に取り付けるプレートは。
答えを見る
正解 ロ
要点スイッチ2個を並べるときは2個用プレート
解説
⑯は位置表示灯内蔵の点滅器「Hス」「Hセ」の2個を1か所にまとめて取り付ける部分です。連用器具2個を上下に配置するので、開口が2つあるロのプレートを使います。
イ：1個用で誤り。
ハ：3個用（大角形の開口）で、2個の器具では空きができるので誤り。
ニ：丸形の開口で、ワイド形でない丸穴器具用なので誤り。
