平成23年度上期 第二種電気工事士 学科 問48 解説
配線図
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間が0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

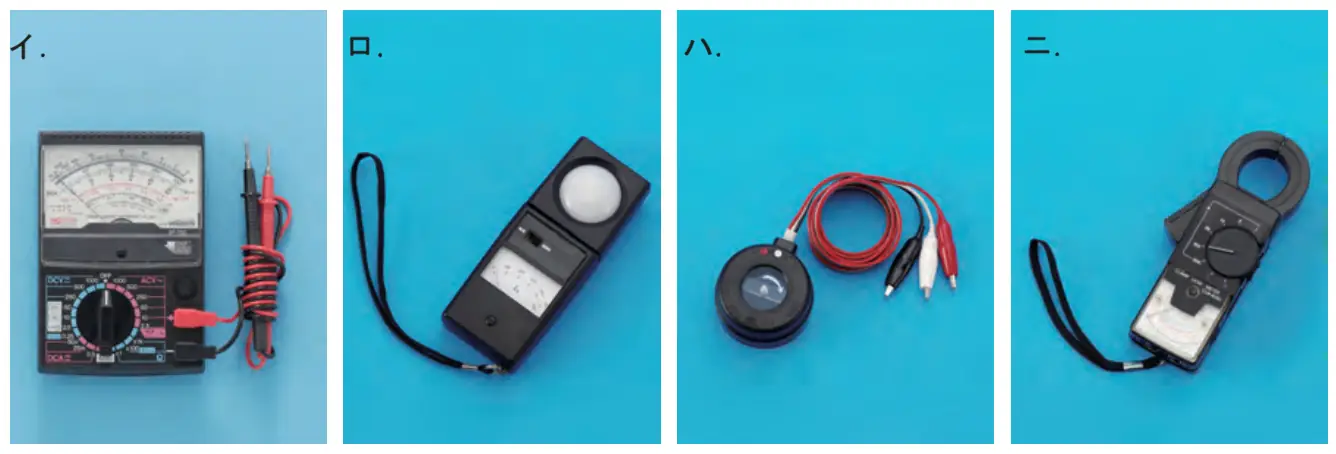

⑱で示す部分に流れる負荷の電流を測定するためのものは。
答えを見る
正解 ニ
要点負荷電流は電線をはさむクランプ形電流計で測る
解説
⑱は電源の引込み部分で、流れる負荷電流は電線を切らずにはさんで測れるクランプ形電流計で測定します。よってニが正解。
イ：回路計（テスタ）は負荷電流を直接測定するのに向かないので誤り。
ロ：照度計で、明るさを測る計器なので誤り。
ハ：検相器で、三相の相順を調べる計器なので誤り。
