平成23年度上期 第二種電気工事士 学科 問47 解説
配線図
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間が0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

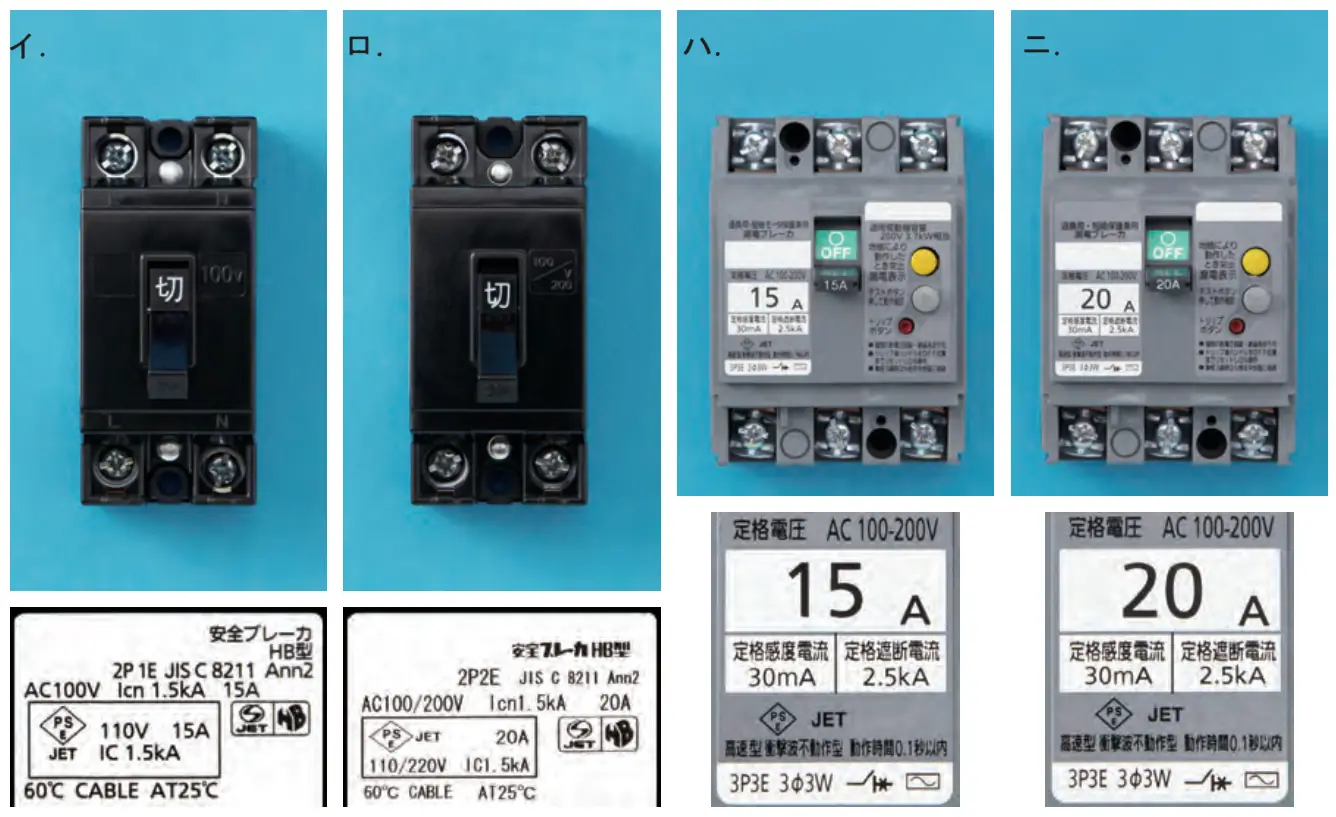

⑰で示す部分に取り付ける器具は。
答えを見る
正解 ロ
要点単相200V分岐回路の配線用遮断器は2極2素子（2P2E）
解説
⑰は分電盤の200V回路ⓛで、単相100/200Vの電圧側2線に接続するため、2極とも過電流素子のある2P2Eの配線用遮断器を使います。回路の先は250V 20Aコンセントなので20Aの2P2E、ロが正解です。
イ：2P1E（100V専用）で、200V回路には使えないので誤り。
ハ・ニ：3P3Eの三相用漏電遮断器で、単相200Vの分岐回路用ではないので誤り。
