平成23年度下期 第二種電気工事士 学科 問49 解説
配線図
図は、木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
⑲で示す部分の天井内のジョイントボックス内において、接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、適切なものは。

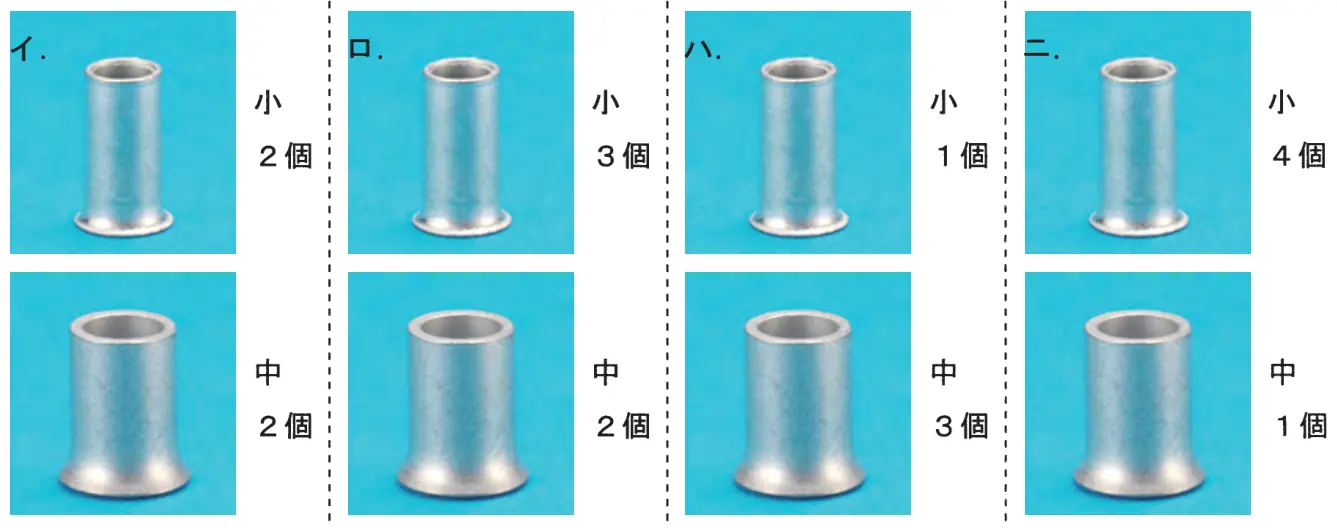

- イ小 2個 中 2個
- ロ小 3個 中 2個
- ハ小 1個 中 3個
- ニ小 4個 中 1個
答えを見る
正解 イ小 2個 中 2個
要点リングスリーブ小は1.6mm2〜4本、2.0mm1本＋1.6mm2本
解説
⑲のボックスでは、電源（VVF2.0-2C）から照明器具コ・ケ、片切スイッチ2個（コ用・ケ用）、台所と下方への送り線がつながる。
- 接地側線：2.0mm×1＋1.6mm×4（コ・ケ・台所・下方）→中1個
- 非接地側線：2.0mm×1＋1.6mm×3（スイッチ共通・台所・下方）→中1個
- スイッチの戻り線：1.6mm×2（コ用、ケ用）→小2個
合計で小2個・中2個となり、イが正しい。ロ・ハ・ニは個数が合わないので誤り。
