平成25年度上期 第二種電気工事士 学科 問46 解説
配線図
図は、木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。

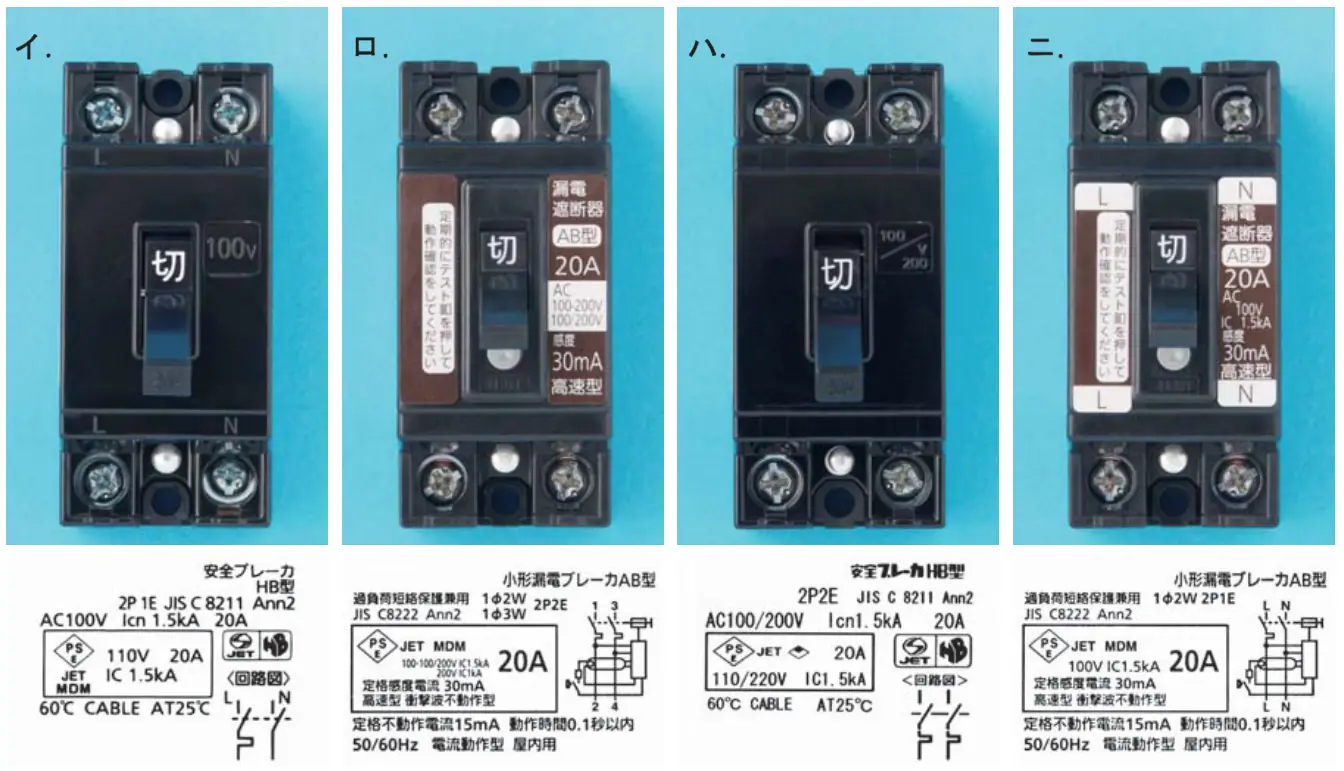

⑯で示す部分に取り付ける器具は。
答えを見る
正解 ハ
要点200V分岐回路の配線用遮断器は2P2E
解説
⑯は200Vルームエアコン用の分岐回路（2P20A）で、両極に過電流素子のある2P2Eの100/200V用配線用遮断器ハが適切。漏電保護は主幹の漏電遮断器（BE）で行っている。
イ：2P1Eの100V用なので200V回路には使えない。
ロ：漏電遮断器で、分電盤の図記号Bには当たらない。
ニ：2P1Eの100V用漏電遮断器なので不適切。
