平成25年度下期 第二種電気工事士 学科 問50 解説
配線図
図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

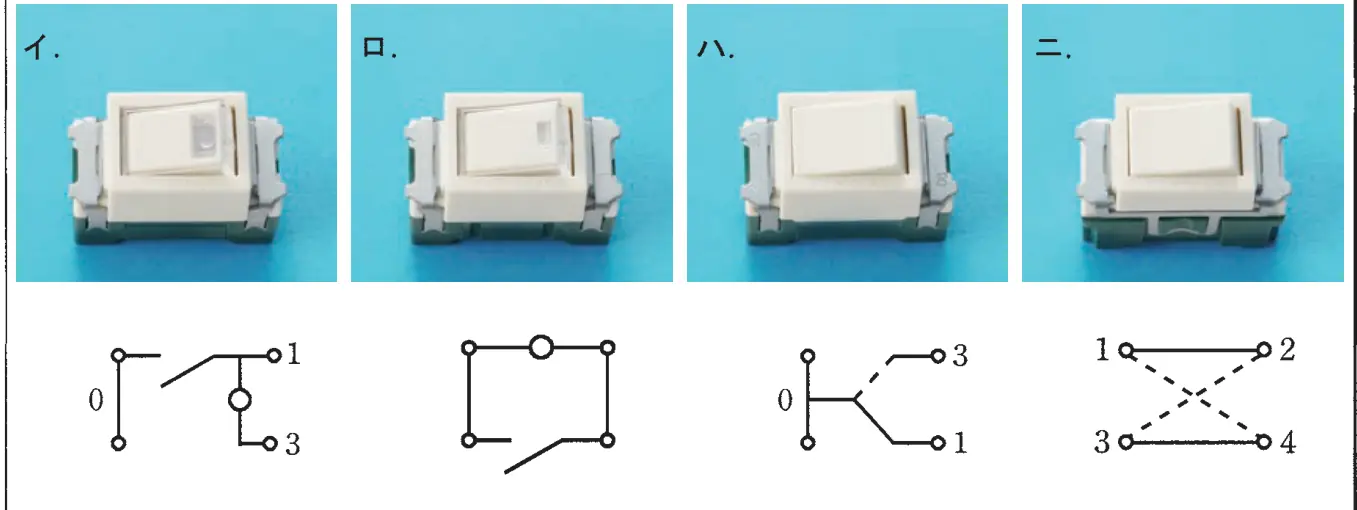

この配線図の図記号で使用されていないスイッチは。
ただし、写真下の図は、接点の構成を示す。
答えを見る
正解 ニ
要点●4の傍記がなければ4路スイッチは使われていない
解説
配線図には3路スイッチ（傍記3）はありますが4路スイッチ（傍記4）はないので、接点が1-2・3-4と1-4・3-2に切り替わる4路スイッチのニが使われていません。
イ・ロ：表示灯を内蔵したスイッチで、配線図の傍記H（位置表示灯内蔵）やL（確認表示灯内蔵）のスイッチとして使われている。
ハ：0と1・3を切り替える3路スイッチで、玄関や廊下の傍記3のスイッチとして使われている。
