令和5年度下期午後 第二種電気工事士 学科 問47 解説
配線図
図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

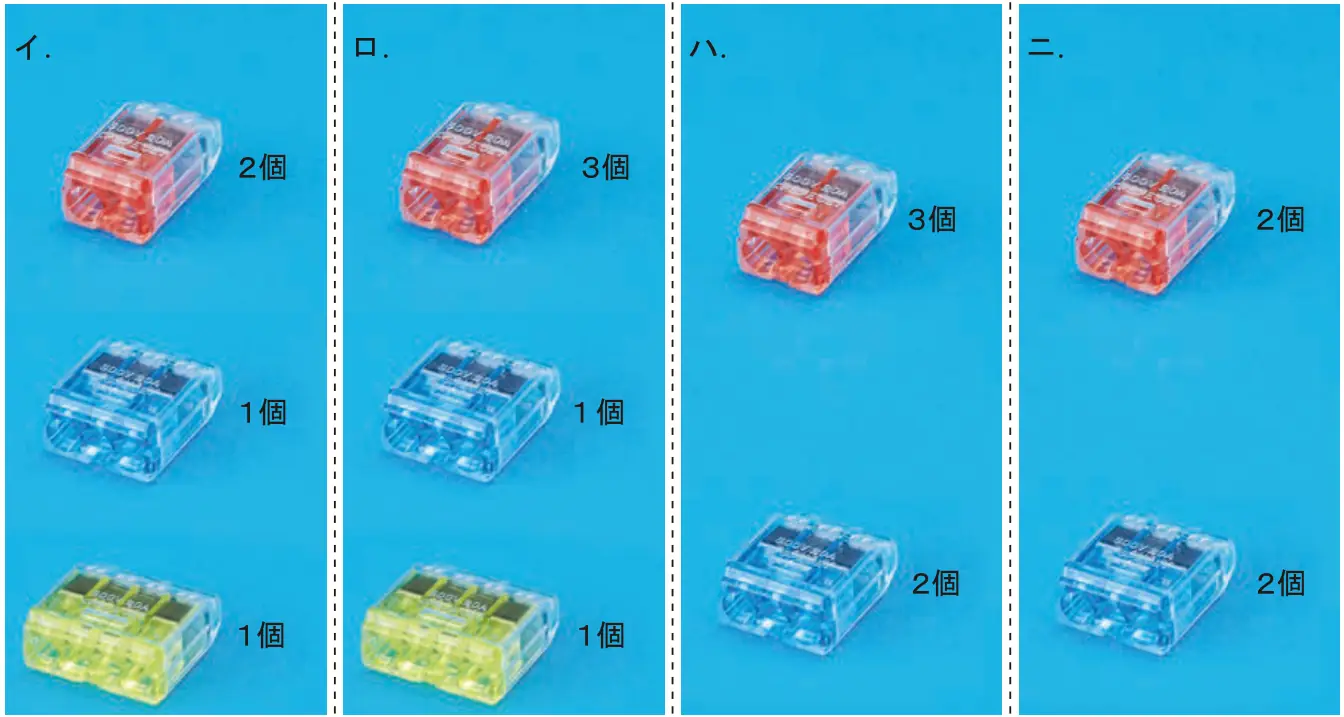

⑰で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
- イ2本用 2個，3本用 1個，4本用 1個
- ロ2本用 3個，3本用 1個，4本用 1個
- ハ2本用 3個，3本用 2個
- ニ2本用 2個，3本用 2個
答えを見る
正解 ロ2本用 3個，3本用 1個，4本用 1個
要点差込形コネクタは各接続点の電線本数に合わせて選ぶ
解説
正答はロです。電源ⓔは分電盤から⑬のボックスに入り、⑬と⑰を結ぶ⑯で電源の黒・白と、⑬側・⑰側の3路スイッチ（ア）間の渡り線2本の計4本を送ります。⑰には⑯、上の3路スイッチア、事務所の照明ア、自動点滅器A（外灯イは自動点滅器の位置から直接つながる）、換気扇（プルスイッチ付）が入ります。複線図にすると、
- 接地側（白）：⑯・照明ア・自動点滅器・換気扇の4本 → 4本用1個
- 非接地側（黒）：⑯・自動点滅器・換気扇の3本 → 3本用1個
- 渡り線2か所（⑯と3路スイッチの1・3） → 2本用2個
- 3路スイッチの0と照明アの帰り線 → 2本用1個
合計で2本用3個、3本用1個、4本用1個です。
イ：2本用が1個足りない。
ハ・ニ：4本の白線の接続に4本用がなく、結線と合わない。
