平成27年度下期 第二種電気工事士 学科 問48 解説
配線図
図は，木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

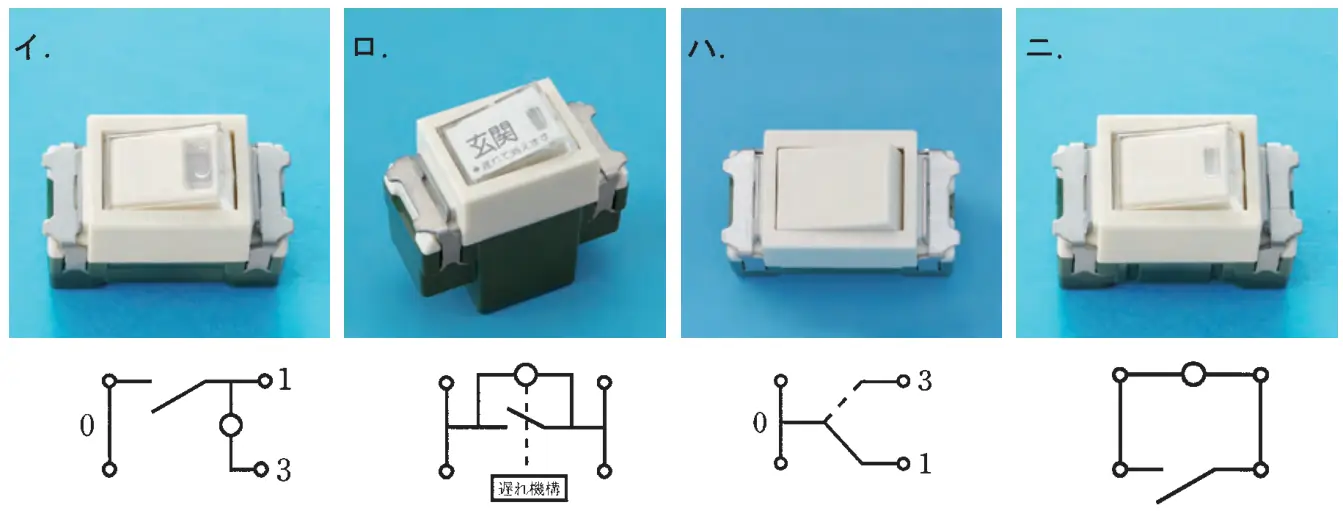

この配線図で，使用されていないスイッチは。
ただし，写真下の図は，接点の構成を示す。
答えを見る
正解 ニ
要点表示灯が接点と並列（OFFで点灯）は位置表示灯内蔵スイッチ
解説
ニは表示灯がスイッチの接点と並列に入っており、OFFのときに点灯する位置表示灯内蔵スイッチ（図記号●H）で、この配線図には使われていないのでニが正しい。
イ：表示灯が負荷側と接地側の端子の間に入る確認表示灯内蔵スイッチ（●L）で、風呂などに使われている。
ロ：遅延スイッチ（●D）で、玄関に使われている。
ハ：3路スイッチ（●3）で、階段に使われている。
