平成28年度上期 第二種電気工事士 学科 問47 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

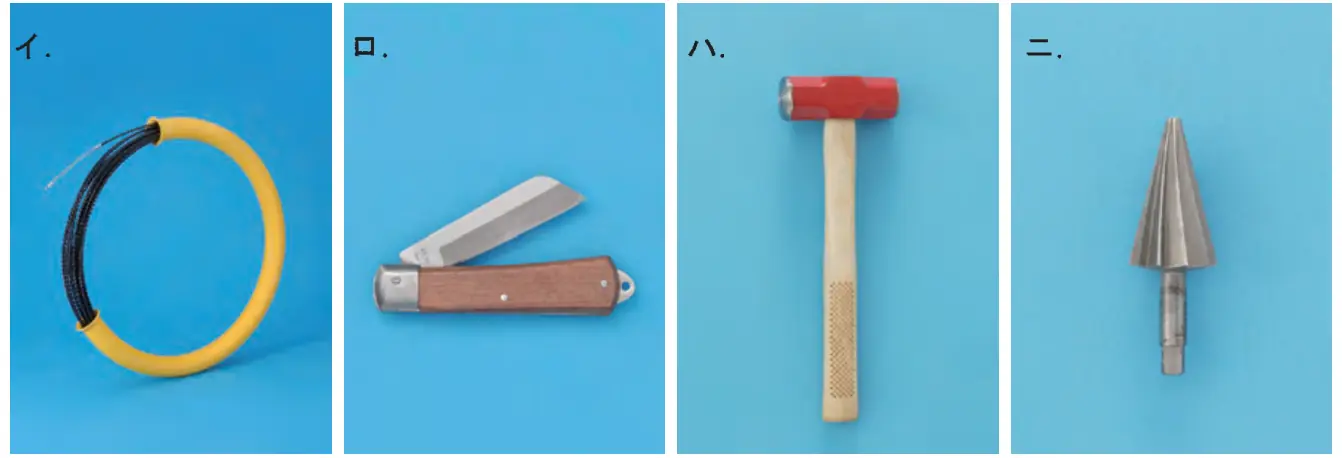

この配線図の施工で，一般的に使用されることのないものは。
答えを見る
正解 ニ
要点リーマは金属管の切り口の面取り用で、金属管工事がなければ不要
解説
ニはリーマで、クリックボールに取り付けて金属管の切り口内側を面取りする工具です。この配線図には金属管工事がないので使われません。
イ：呼び線挿入器で、FEPなどの管に電線を通すのに使う。
ロ：電工ナイフで、ケーブルの外装や絶縁被覆のはぎ取りに使う。
ハ：ハンマで、ステープルの打ち込みや接地棒の打ち込みに使う。
