平成28年度上期 第二種電気工事士 学科 問48 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

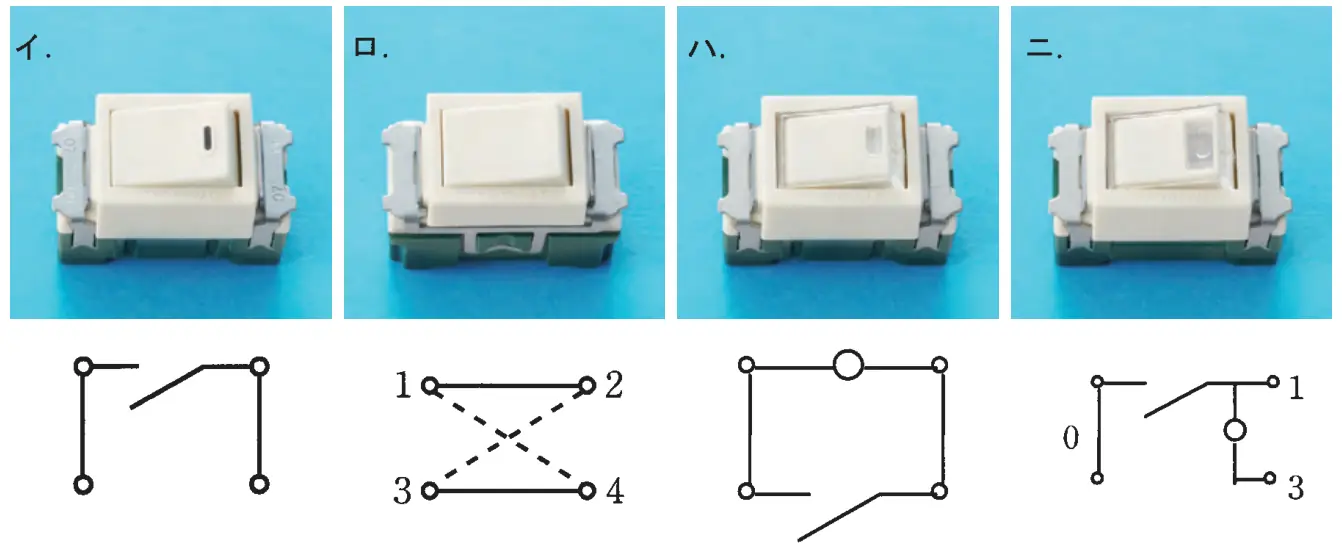

この配線図で，使用されていないスイッチは。
ただし，写真下の図は，接点の構成を示す。
答えを見る
正解 ハ
要点位置表示灯内蔵スイッチ（記号●H）はスイッチ「切」で点灯
解説
ハは接点と並列に表示灯が入った位置表示灯内蔵スイッチ（スイッチが切のときに点灯して位置を示す、記号●H）です。この配線図にはHの傍記がないので使われていません。
イ：単極スイッチ（片切スイッチ）で、各所の●に使われている。
ロ：4路スイッチ（端子1〜4）で、2階の「4セ」に使われている。
ニ：端子0・1・3がある3路スイッチで、階段の「セ3」に使われている。
