平成29年度下期 第二種電気工事士 学科 問17 解説

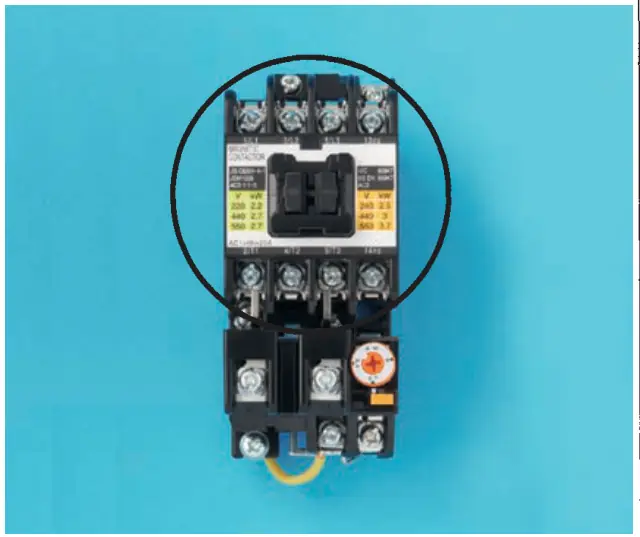

写真に示す器具の○で囲まれた部分の名称は。
- イ漏電遮断器
- ロ電磁接触器
- ハ熱動継電器
- ニ漏電警報器
答えを見る
正解 ロ電磁接触器
要点電磁開閉器の上部が電磁接触器、下部が熱動継電器
解説
写真は電磁開閉器で、○で囲まれた上部は電磁コイルで接点を開閉する電磁接触器（銘板にCONTACTORとある）なので、ロが正しい。
- イ：漏電遮断器は漏電を検出して回路を遮断する別の器具なので誤り。
- ハ：熱動継電器（サーマルリレー）は写真下部の、調整ダイヤルが付いた部分なので誤り。
- ニ：漏電警報器は零相変流器と組み合わせる別の器具なので誤り。
