令和2年度下期午前 第二種電気工事士 学科 問17 解説

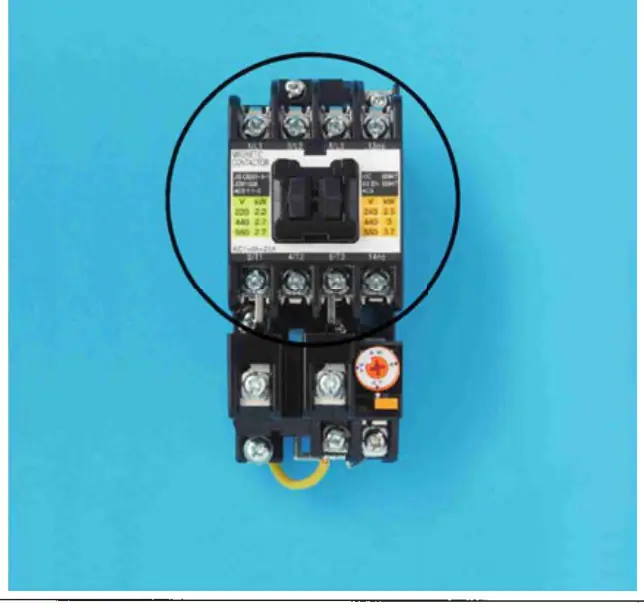

写真に示す器具の○で囲まれた部分の名称は。
- イ熱動継電器
- ロ漏電遮断器
- ハ電磁接触器
- ニ漏電警報器
答えを見る
正解 ハ電磁接触器
要点電磁開閉器は電磁接触器と熱動継電器を組み合わせたもの
解説
写真は電磁開閉器で、○で囲まれた上部は主回路を開閉する電磁接触器（MAGNETIC CONTACTOR）です。
イ：熱動継電器は下部の、電流調整ダイヤルがある部分なので誤り。
ロ：漏電遮断器はテストボタンのある遮断器で、この写真の部分ではないので誤り。
ニ：漏電警報器は漏電を検出して警報を出す器具で、この写真の部分ではないので誤り。
