令和7年度上期 第二種電気工事士 学科 問17 解説

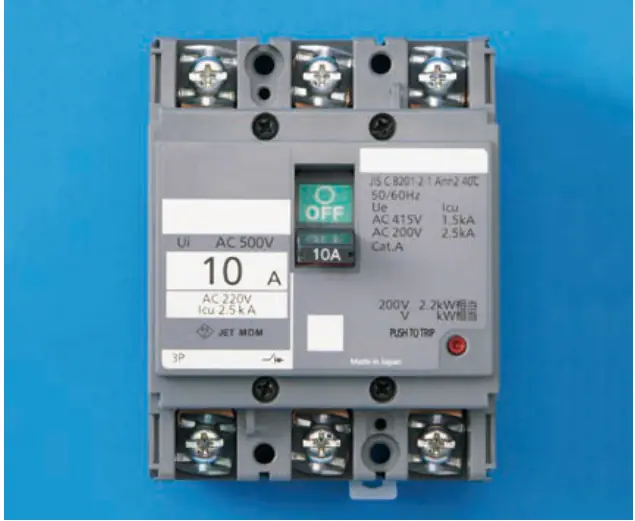

写真は3極の配線用遮断器で、定格電流10Aのほか「200V 2.2kW相当」と電動機の容量が表示されている。電動機の過負荷も保護できる、電動機保護兼用の配線用遮断器である。

• イ：漏電警報器は漏電を警報する機器で、遮断器の形ではない。
• ロ：電磁開閉器は電磁接触器と熱動継電器の組合せで、操作レバーはない。
• ニ：漏電遮断器には感度電流の表示やテストボタンがある。
