令和6年度下期 第二種電気工事士 学科 問17 解説

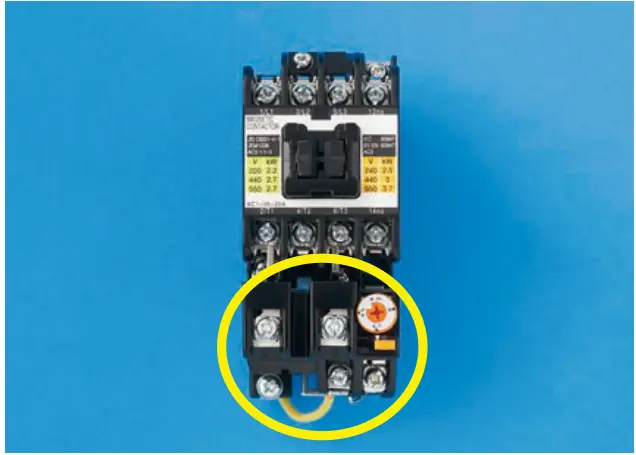

正答はニの熱動継電器（サーマルリレー）です。写真は電磁接触器と熱動継電器を組み合わせた電磁開閉器で、○で囲まれた下側の、電流調整ダイヤルが付いた部分が熱動継電器です。電動機の過負荷を検出して回路を切ります。

イ：漏電警報器は漏電を検出して警報を出す別の機器なので誤り。

ロ：電磁接触器は写真の上側の部分なので誤り。

ハ：漏電遮断器はレバー式の遮断器で、形状が異なるので誤り。
