令和3年度下期午前第二種電気工事士学科問45 解説

配線図

図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。

【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。

2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。

3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。

4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。

5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。

6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

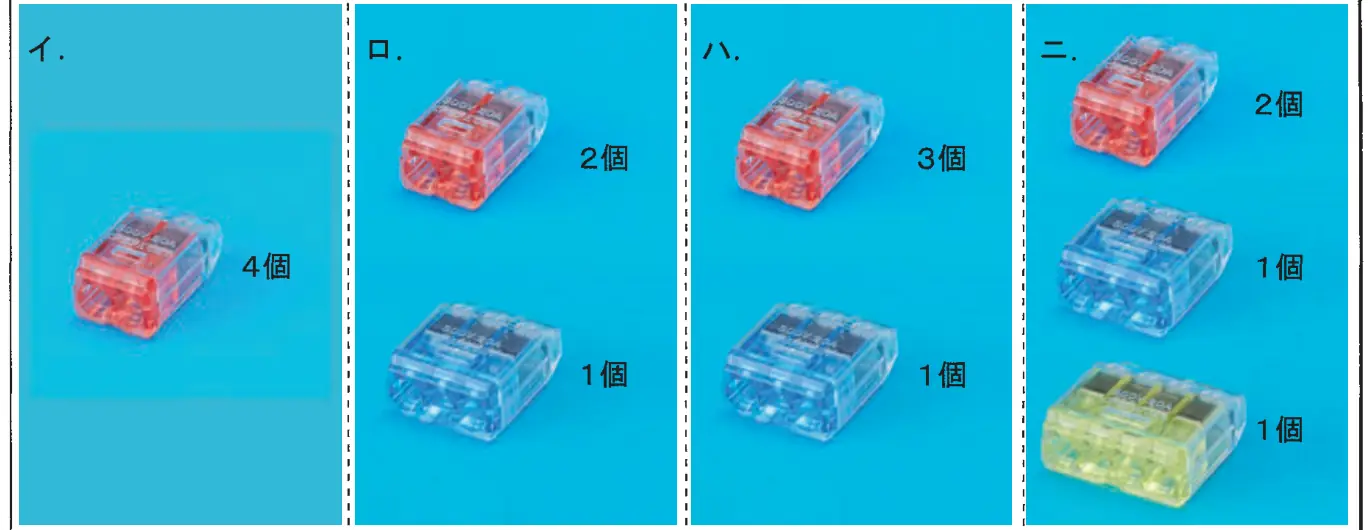

⑮で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。

ただし，使用する電線はすべてVVF1.6とする。

答えを見る

正解ハ2本用：3個　3本用：1個

要点差込形コネクタは接続する電線の本数に合わせた本数用を選ぶ

⑮のボックスで必要な接続を数えると、電源の非接地側・接地側などの分岐と、各スイッチから照明・ライティングダクトへの帰り線の接続が生じ、最少で2本用3個と3本用1個となります。

イ・ロ・ニ：接続箇所の数や、1箇所で接続する電線の本数を誤った組合せなので誤り。
