令和5年度下期午前 第二種電気工事士 学科 問43 解説
配線図
図は，木造2階建住宅及び車庫の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．分電盤の外箱は合成樹脂製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

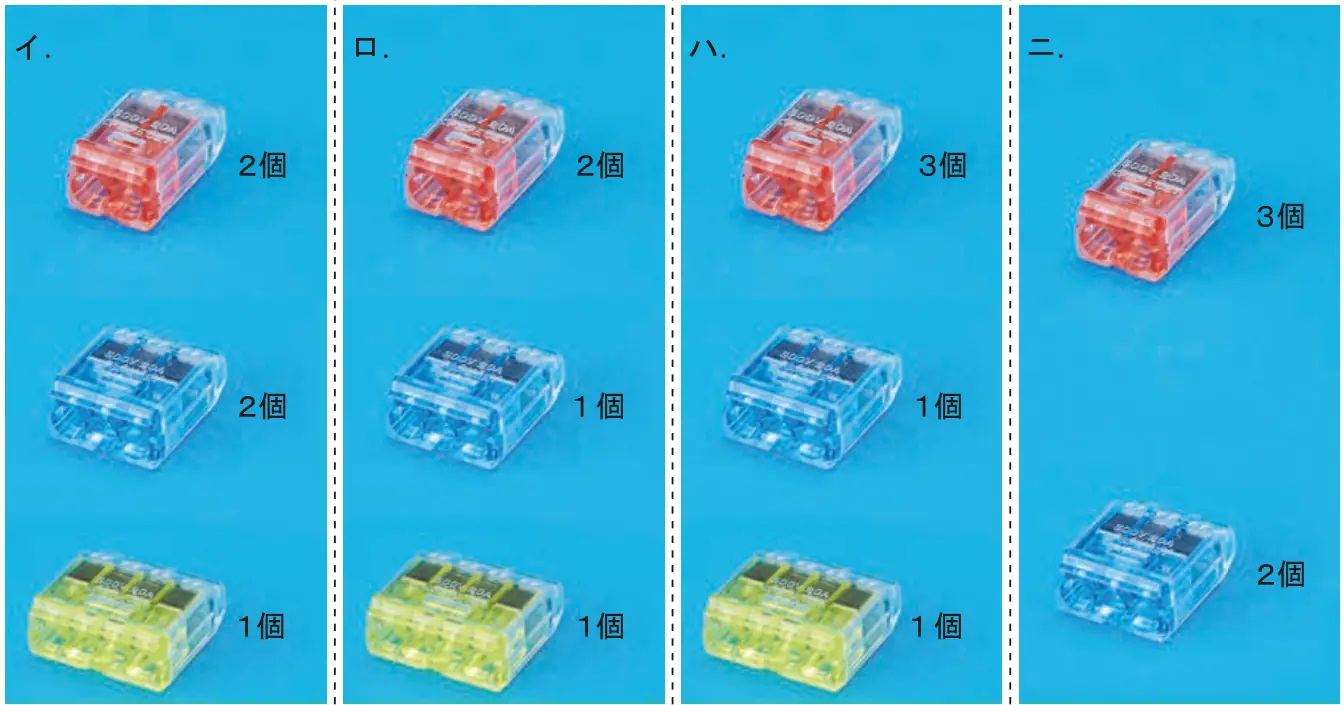

⑬で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
- イ2本用：2個 3本用：2個 4本用：1個
- ロ2本用：2個 3本用：1個 4本用：1個
- ハ2本用：3個 3本用：1個 4本用：1個
- ニ2本用：3個 3本用：2個
答えを見る
正解 イ2本用：2個 3本用：2個 4本用：1個
要点差込形コネクタは接続する電線の本数ごとに1個選ぶ
解説
正答はイです。⑬のボックスには、⑫側（3心）、スイッチカ・キ（3心）、スイッチオ、DLオ、CLカ、照明キへのケーブルがつながります。
- 接地側：⑫側・DLオ・CLカ・照明キ → 4本用1個
- 電源の非接地側：⑫側・スイッチオ・スイッチカキ → 3本用1個
- カの帰り線：⑫側・スイッチカ・CLカ → 3本用1個
- オの帰り線：スイッチオ・DLオ → 2本用1個
- キの帰り線：スイッチキ・照明キ → 2本用1個
合計、2本用2個・3本用2個・4本用1個です。
ロ・ハ・ニ：本数ごとの個数が合わないので誤り。
