令和元年度下期 第二種電気工事士 学科 問49 解説
配線図
図は，鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にある点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

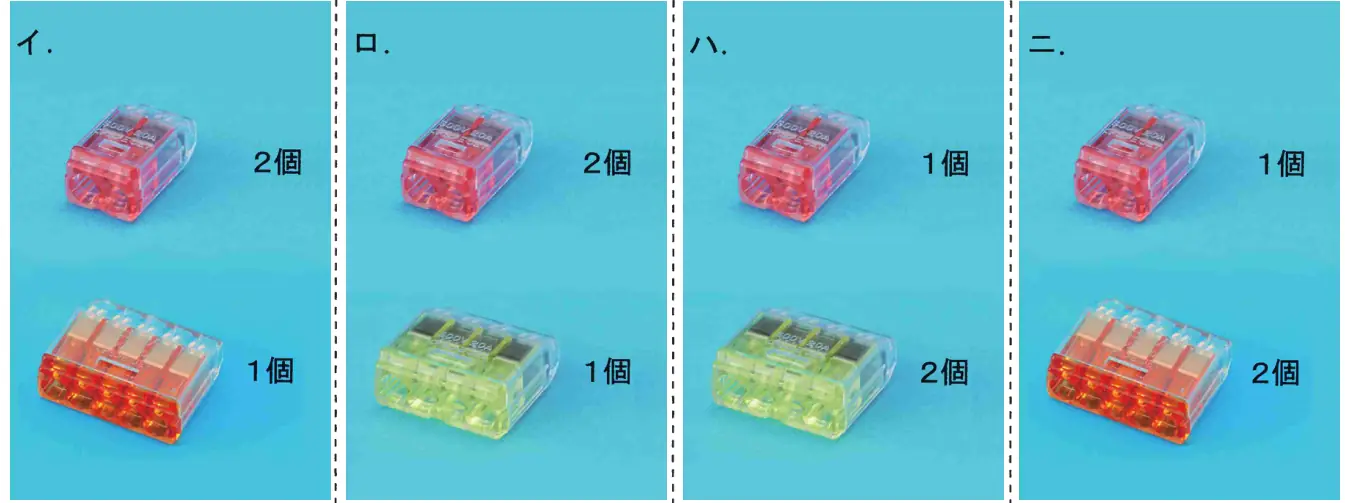

⑲で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
答えを見る
正解 ニ
要点差込形コネクタは各接続点の本数と同じ口数を選ぶ
解説
正答はニです。⑲のボックスには、電源ⓐ、引掛シーリング（ル）、スイッチ（ル）、洋室の2口コンセント2個、下の⑱のボックスへの送りの6本のケーブルが入ります。複線図にすると、
- 接地側（白）：電源・ル・コンセント2個・⑱への送りの5本 → 5本用1個
- 非接地側（黒）：電源・スイッチ・コンセント2個・⑱への送りの5本 → 5本用1個
- スイッチの帰り線とルの接続 → 2本用1個
で、2本用1個と5本用（写真の橙色）2個になります。
イ：5本用1個では黒か白の一方しか接続できないので誤り。
ロ・ハ：黄色は4本用で、5本の接続には使えないので誤り。
