令和5年度上期午前 第二種電気工事士 学科 問46 解説
配線図
図は，木造1階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．分電盤の外箱は合成樹脂製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

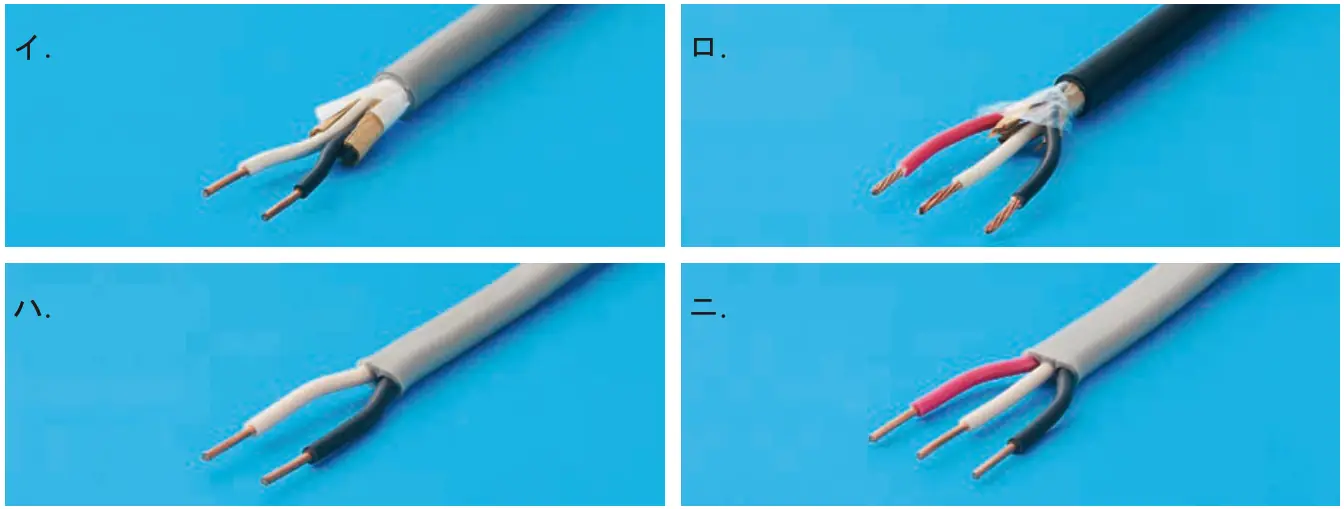

⑯で示す部分に使用するケーブルで，適切なものは。
答えを見る
正解 ニ
要点3路スイッチ間を含む部分は3心のVVFを使う
解説
⑯は3路スイッチにつながる部分で、3心が必要なため、白・黒・赤の3心VVFケーブルのニが適切です。
- 屋内配線は注意書きのとおりVVFを用いたケーブル工事です。
イ：遮へい付きのケーブルで一般の屋内配線には使わないので不適切。
ロ：CVケーブル（3心）で、この工事の指定（VVF）と異なるので不適切。
ハ：2心なので心数が足りず不適切。
