令和5年度上期午前 第二種電気工事士 学科 問47 解説
配線図
図は，木造1階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．分電盤の外箱は合成樹脂製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑰で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。

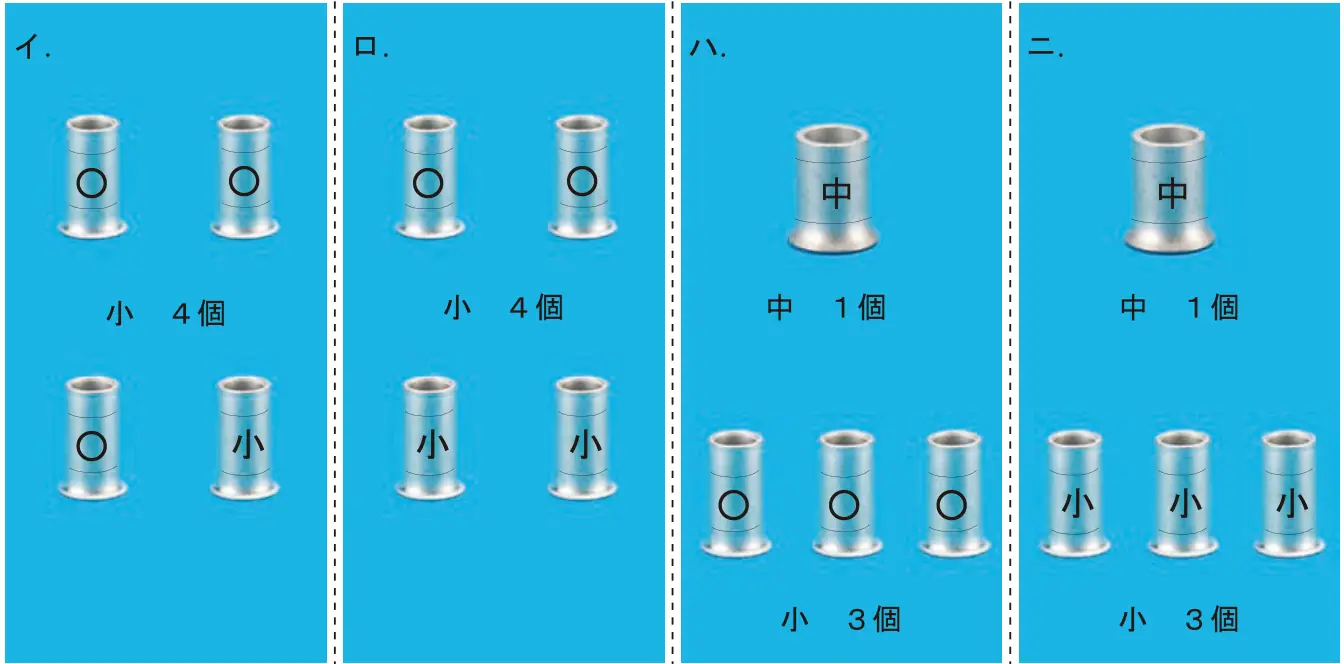

また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。
- イ小 4個（刻印：○3個，小1個）
- ロ小 4個（刻印：○2個，小2個）
- ハ中 1個（刻印：中） 小 3個（刻印：○3個）
- ニ中 1個（刻印：中） 小 3個（刻印：小3個）
答えを見る
正解 イ小 4個（刻印：○3個，小1個）
要点1.6mm×2本は小スリーブで刻印○、3〜4本は刻印小
解説
⑰のボックスは接続箇所が4か所で、すべて小スリーブを使います。1.6mm2本の接続3か所は刻印○、1.6mm3本の接続1か所は刻印小になるので、イが正しいです。
- 1.6mm×2本：小・刻印○
- 1.6mm×3〜4本：小・刻印小
ロ：刻印小が2個になっており誤り。
ハ・ニ：中を使う5本以上の接続はないので誤り。
