令和5年度上期午後 第二種電気工事士 学科 問17 解説

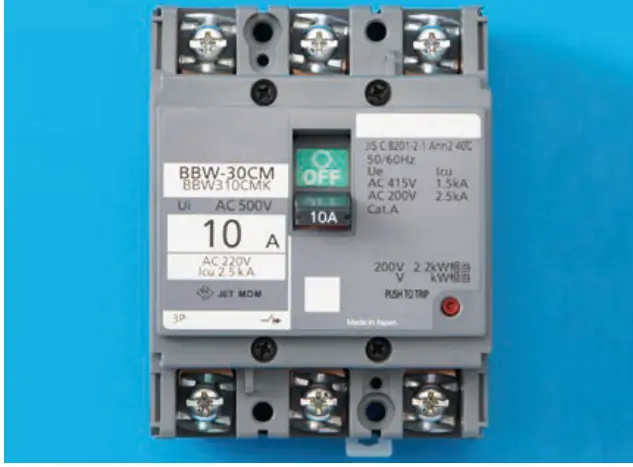

写真は3極の配線用遮断器で、「200V 2.2kW」と適用電動機の容量が表示されているので、電動機保護兼用の配線用遮断器です。

イ：漏電警報器は漏電を検出して警報を出す機器で、このような遮断器の形ではないので誤り。

ロ：電磁開閉器は電磁接触器と熱動継電器を組み合わせたもので、形が異なり誤り。

ニ：漏電遮断器にはテストボタンと定格感度電流（mA）の表示があるが、写真にはないので誤り。
