令和3年度上期午前 第二種電気工事士 学科 問17 解説

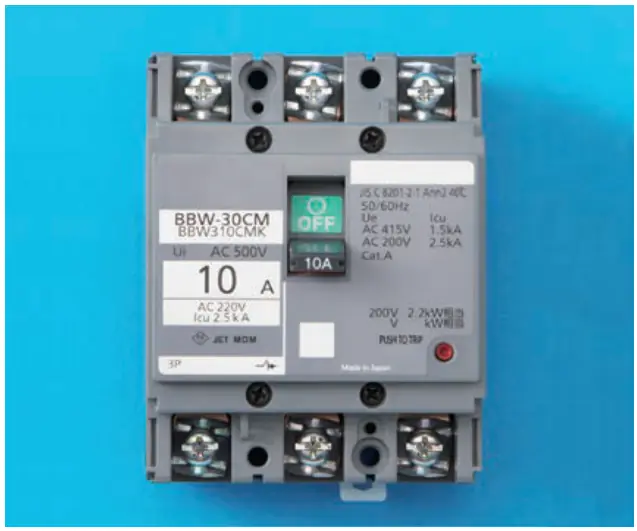

写真は3極の配線用遮断器で、「200V 2.2kW」と電動機の容量が表示されているため、電動機保護兼用の配線用遮断器（モータブレーカ）でハが正しいです。

イ：漏電警報器は漏電を警報するもので、つまみ式開閉部はなく誤り。

ロ：電磁開閉器は電磁接触器と熱動継電器の組合せで外観が異なり誤り。

ニ：漏電遮断器にはテストボタンと感度電流の表示があるので誤り。
