平成29年度上期 第二種電気工事士 学科 問17 解説

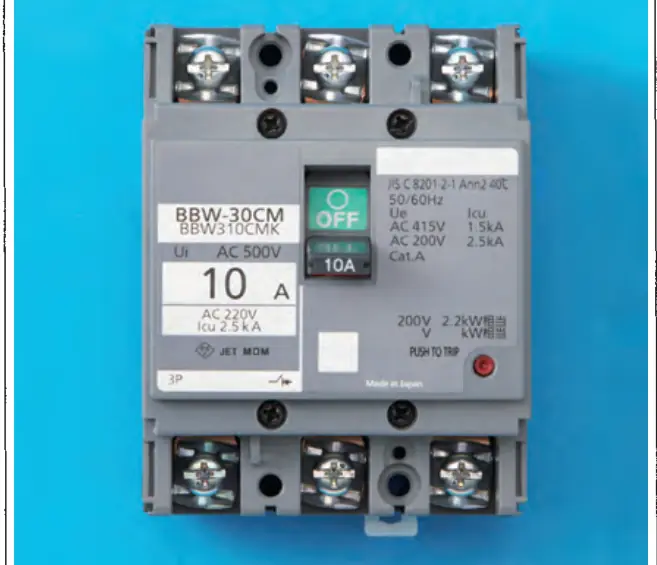

写真の器具には「200V 2.2kW相当」と電動機の容量が表示されており、配線用遮断器（電動機保護兼用）です。

イ：漏電警報器は漏電を警報するだけで、開閉用のハンドルを持つ遮断器の形ではないので誤り。

ロ：電磁開閉器は電磁接触器と熱動継電器の組合せで、形状が異なるので誤り。

ハ：漏電遮断器にはテストボタンや定格感度電流の表示があるが、この写真は漏電保護の表示がないので誤り。
