平成24年度上期 第二種電気工事士 学科 問17 解説

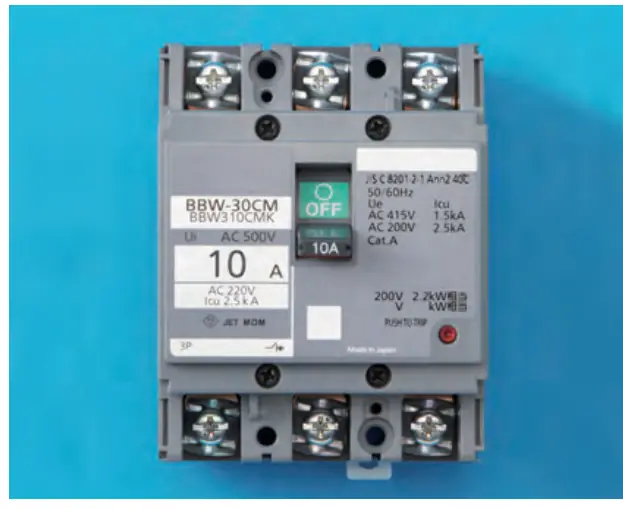

写真は3極の配線用遮断器で、「200V 2.2kW」のように適用する電動機の容量が表示されているので、電動機保護兼用の配線用遮断器（モータブレーカ）です。

イ：漏電警報器は漏電を警報で知らせる機器で、遮断器の形ではないので誤り。

ロ：電磁開閉器は電磁接触器と熱動継電器を組み合わせた器具で、形が異なるので誤り。

ハ：漏電遮断器にはテストボタンと定格感度電流の表示があるので誤り。
