令和5年度上期午後 第二種電気工事士 学科 問45 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．図においては，必要なジョイントボックスがすべて示されているとは限らないが，ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

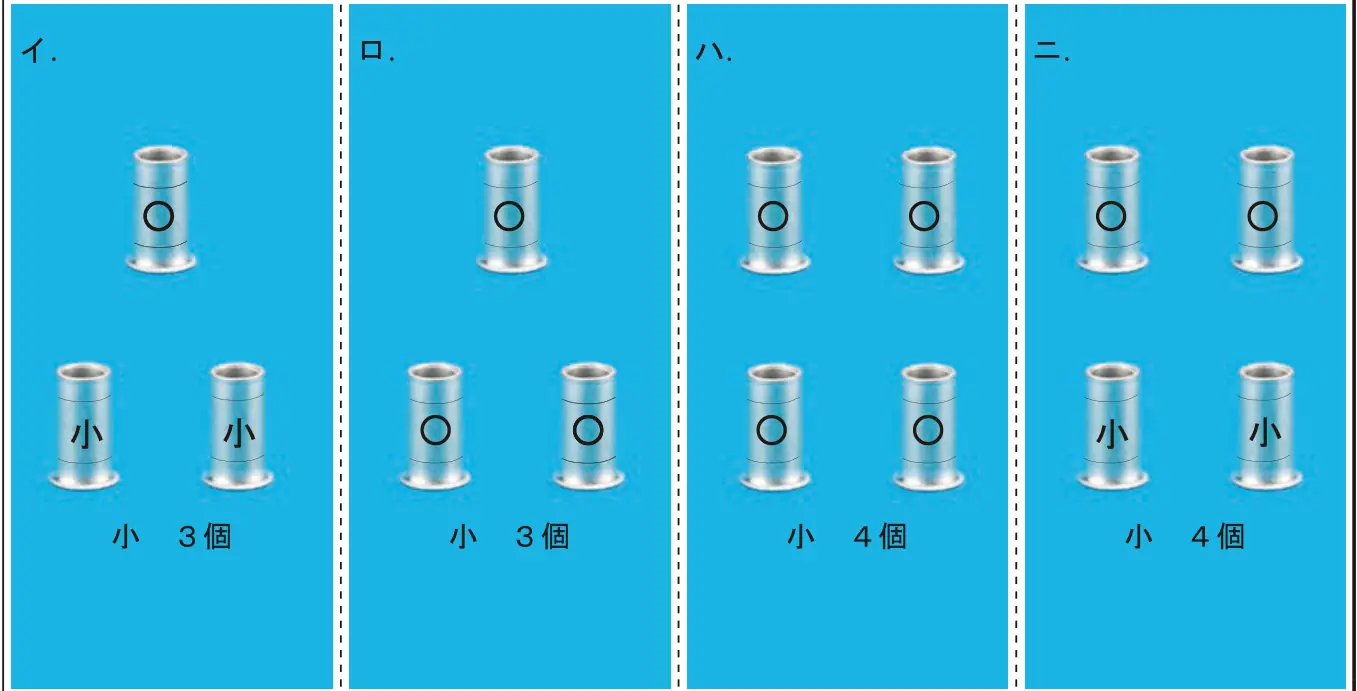

⑮で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
また，写真に示すリングスリーブ中央の○，小は刻印を表す。
- イ小 3個（刻印：○1個，小2個）
- ロ小 3個（刻印：○3個）
- ハ小 4個（刻印：○4個）
- ニ小 4個（刻印：○2個，小2個）
答えを見る
正解 ハ小 4個（刻印：○4個）
要点1.6mm2本の接続は小スリーブで刻印は○
解説
⑮のボックス内の接続は、いずれも1.6mm2本どうしの接続が4箇所となるため、小スリーブ4個、刻印はすべて「○」です。
（1.6mm2本は小スリーブで刻印○、1.6mm3〜4本は小スリーブで刻印「小」）
イ・ロ：接続箇所は4箇所あるので、3個では不足し誤り。
ニ：1.6mm3〜4本の接続はないので、刻印「小」は誤り。
