令和3年度上期午前 第二種電気工事士 学科 問47 解説
配線図
図は，鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑰で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。

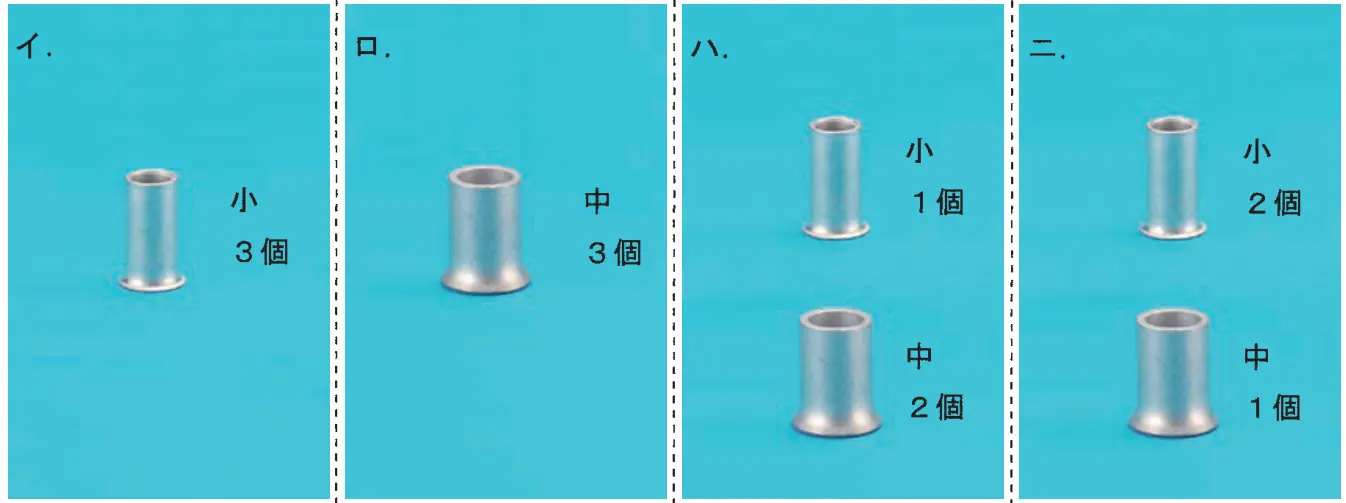

- イ小 3個
- ロ中 3個
- ハ小 1個，中 2個
- ニ小 2個，中 1個
答えを見る
正解 ハ小 1個，中 2個
要点1.6mmが5〜6本なら中スリーブ
解説
⑰のボックスには、上のボックスからの電源、⑬の蛍光灯、サの照明、台所シのボックス、流し元の照明、点滅器サが集まり、ハが正しいです。
- 接地側：電源、⑬、サ、シへ、流し元灯 = 5本 → 中
- 非接地側：電源、⑬、シへ、流し元灯、点滅器 = 5本 → 中
- サの帰り線：2本 → 小
（⑬と流し元灯はプルスイッチ付なので帰り線は不要）
合計 小1個・中2個。
イ・ロ・ニ：個数の組合せが合わず誤り。
