令和4年度下期午後 第二種電気工事士 学科 問44 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑭で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。

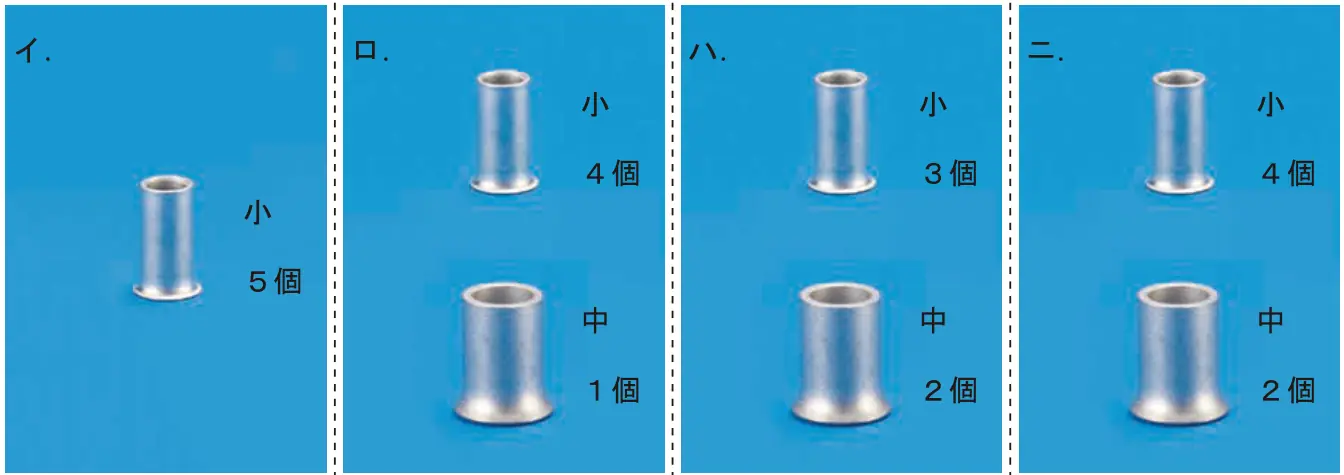

- イ小 5個
- ロ小 4個，中 1個
- ハ小 3個，中 2個
- ニ小 4個，中 2個
答えを見る
正解 ロ小 4個，中 1個
要点1.6mmを5～6本接続するときは中スリーブを使う
解説
⑭の玄関のボックスの複線図を描くと、5本以上をまとめる接続が1か所（中スリーブ）、2～4本の接続が4か所（小スリーブ）となるので、小4個・中1個のロが正しい。
リングスリーブは1.6mm×2～4本なら小、1.6mm×5～6本なら中を使う。
- イ：中スリーブが必要な接続があるので、小5個では誤り。
- ハ・ニ：中スリーブ2個は多すぎる、または合計数が合わず誤り。
