平成25年度上期 第二種電気工事士 学科 問45 解説
配線図
図は、木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。
【注意】1．屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は、定格感度電流30〔mA〕、動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。

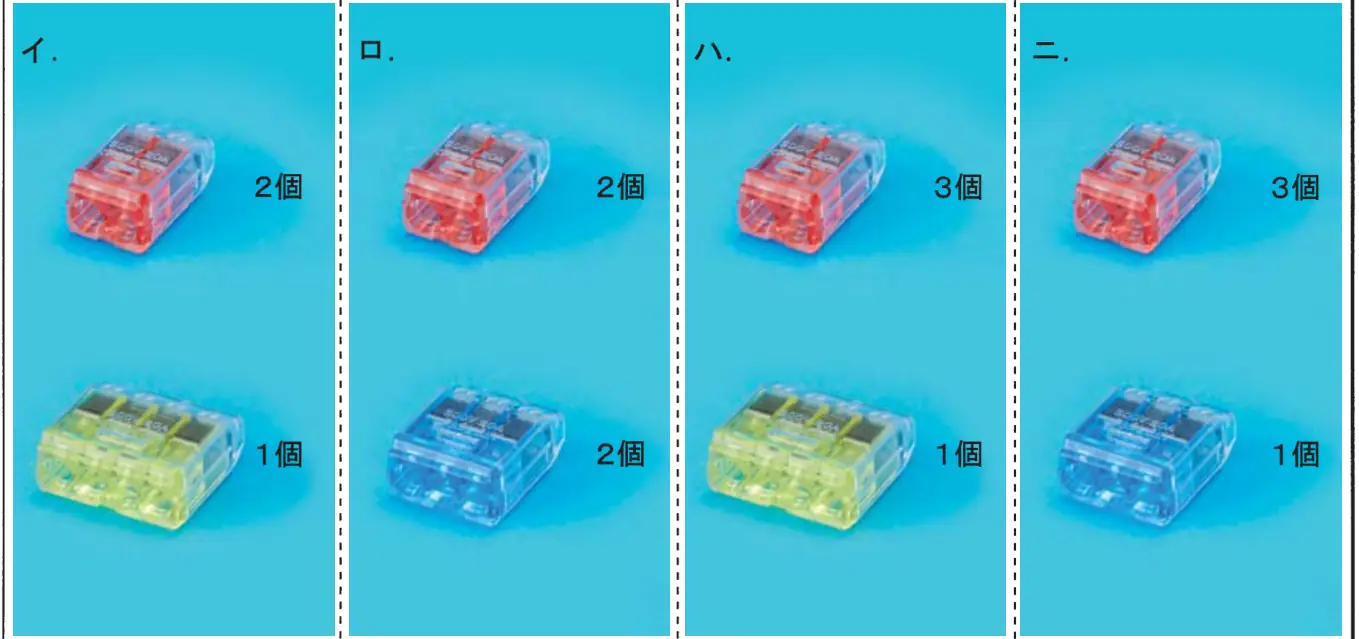

⑮で示すVVF用ジョイントボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、適切なものは。
ただし、使用する電線はVVF1.6-2Cとし、ジョイントボックスを経由する電線は、すべて接続箇所を設けるものとする。
答えを見る
正解 ハ
要点差込形コネクタは接続する電線本数に合わせて選ぶ
解説
⑮では接地側4本を4本用1個、残りの2本接続を2本用3個で接続できるので、ハが適切。
- 接地側：電源・照明ク・換気扇ケ・スイッチ側（確認表示灯用）の4本 → 4本用×1
- 非接地側：電源とスイッチの2本 → 2本用×1
- クの帰り線、ケの帰り線：各2本 → 2本用×2
イ・ロ・ニ：個数や種類（3本用など）が接続本数と合わない。
