平成27年度上期 第二種電気工事士 学科 問45 解説
配線図
図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

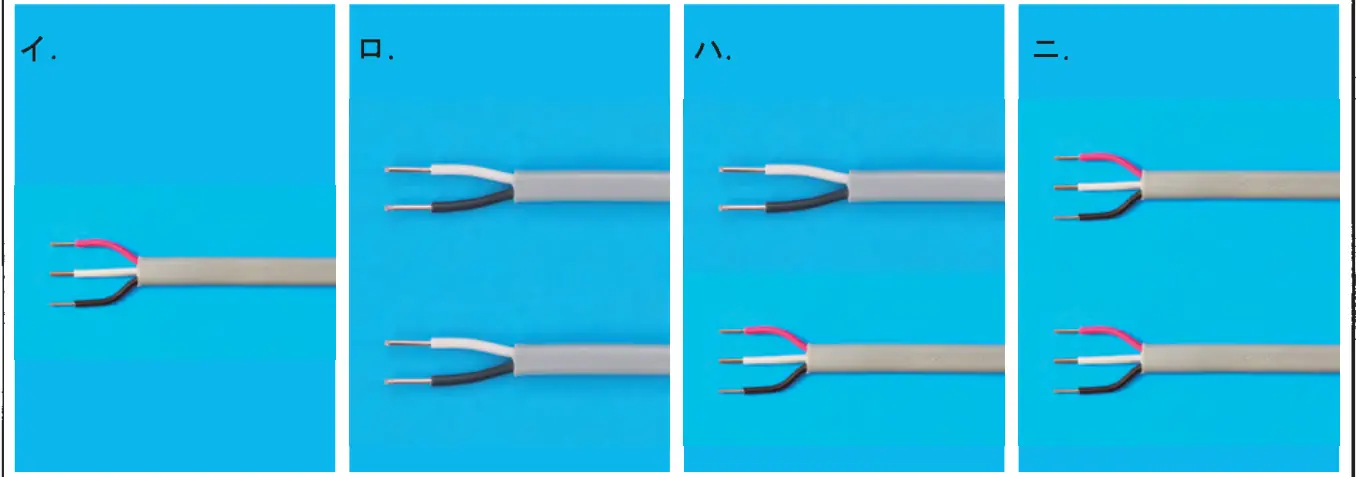

⑮で示す部分の配線工事に必要なケーブルは。
ただし，使用するケーブルの心線数は最少とする。
答えを見る
正解 ロ
要点3路スイッチの渡り線を送る区間は電線が4本必要
解説
⑮は⑬のボックスと⑯のボックスの間で、電源の2本（接地側・非接地側）と3路スイッチの渡り線2本の合計4本が必要なので、2心ケーブル2本のロが正しい。
- 事務所の照明アは、冷蔵庫側と事務所入口の2か所の3路スイッチで点滅するため、渡り線2本を⑯側へ送る。
- イ：3心1本では3本しか通らないので不足。
- ハ：5本、ニ：6本となり最少ではないので誤り。
