平成27年度上期 第二種電気工事士 学科 問46 解説
配線図
図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑯で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，適切なものは。
ただし，使用する電線はVVF1.6とし，ボックスを経由する電線は，すべて接続箇所を設けるものとする。

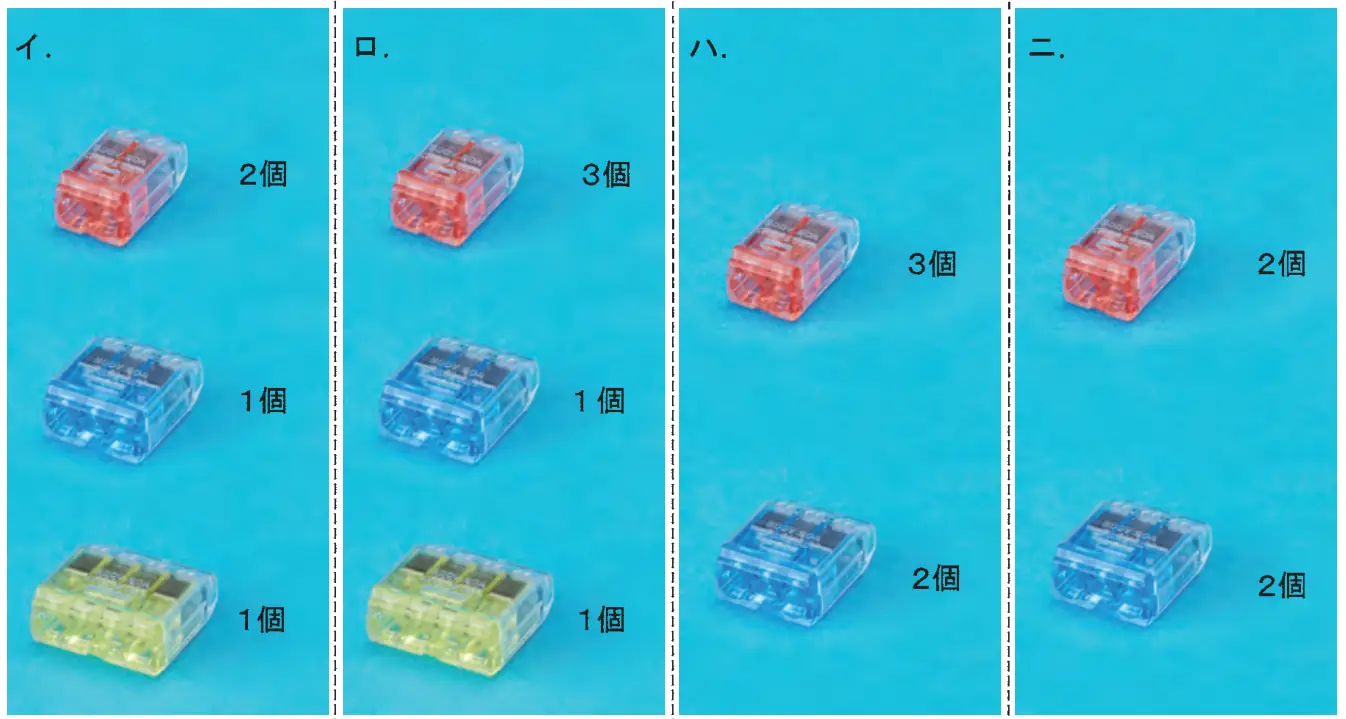

- イ2本用：2個 3本用：1個 4本用：1個
- ロ2本用：3個 3本用：1個 4本用：1個
- ハ2本用：3個 3本用：2個
- ニ2本用：2個 3本用：2個
答えを見る
正解 ロ2本用：3個 3本用：1個 4本用：1個
要点差込形コネクタは接続する電線の本数に合わせて選ぶ
解説
⑯のボックスでは、⑮からの4本、事務所入口の3路スイッチ、照明ア、壁付灯イ（自動点滅器経由）、換気扇がつながり、接続は次の5か所となる。
- 接地側：⑮・照明ア・壁付灯イ・換気扇 → 4本用1個
- 非接地側：⑮・壁付灯イ（自動点滅器へ）・換気扇 → 3本用1個
- 渡り線2本 → それぞれ⑮と3路スイッチで2本用2個
- 3路スイッチの0端子と照明アの返り線 → 2本用1個
よって2本用3個・3本用1個・4本用1個のロが正しい。
