令和5年度下期午後 第二種電気工事士 学科 問41 解説
配線図
図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑪で示すボックス内の接続をすべて圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。

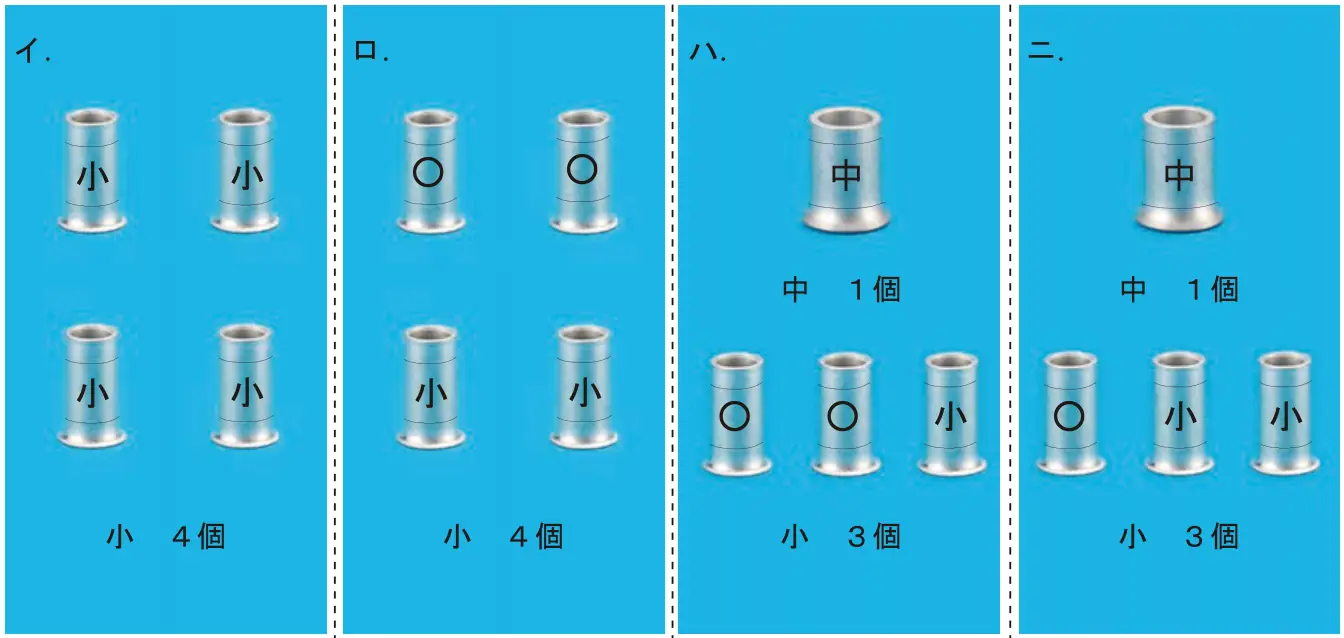

また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。
- イ小 4個（刻印：小4個）
- ロ小 4個（刻印：○2個，小2個）
- ハ中 1個（刻印：中），小 3個（刻印：○2個，小1個）
- ニ中 1個（刻印：中），小 3個（刻印：○1個，小2個）
答えを見る
正解 ロ小 4個（刻印：○2個，小2個）
要点1.6mm2本は小スリーブで刻印○、1.6mm3〜4本は小スリーブで刻印小
解説
正答はロです。⑪のボックスには、電源（ⓕ）、上のボックス（③）、スイッチエ・オ、DLエ、換気扇オがつながります。
- 接地側：電源・③・DLエ・換気扇オの4本 → 小（刻印小）
- 非接地側：電源・③・スイッチ共通の3本 → 小（刻印小）
- スイッチエ－DLエの2本 → 小（刻印○）
- スイッチオ－換気扇オの2本 → 小（刻印○）
合計で小4個（○2個、小2個）です。
イ：2本接続の刻印は○なので誤り。
ハ・ニ：1.6mm5本以上の接続がないので中スリーブは不要で誤り。
