平成28年度上期 第二種電気工事士 学科 問49 解説
配線図
図は，木造3階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

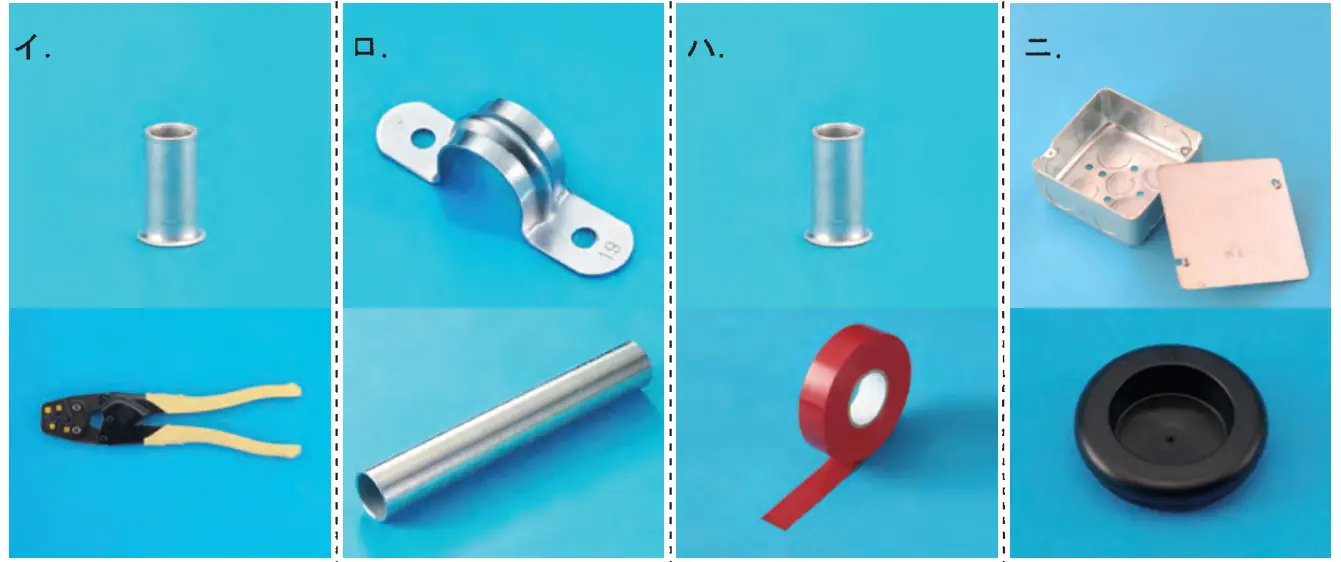

この配線図の施工に関して，使用されることのない物の組合せは。
答えを見る
正解 ロ
要点金属管工事がない配線図ではねじなし電線管とサドルは使わない
解説
ロは金属管（ねじなし電線管）とそれを固定するサドルで、金属管工事の材料です。この配線図には金属管工事がないので使われません。
イ：リングスリーブと圧着ペンチで、ジョイントボックス内の圧着接続に使う。
ハ：リングスリーブとビニルテープで、圧着接続と絶縁処理に使う。
ニ：アウトレットボックスとゴムブッシングで、3階の□（ジョイントボックス）の箇所などに使う。
