平成30年度下期 第二種電気工事士 学科 問49 解説
配線図
図は，鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000構内電気設備の配線用図記号」で示す「一般形」である。
5．電灯分電盤及び動力分電盤の外箱は金属製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑲で示すVVF用ジョイントボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。

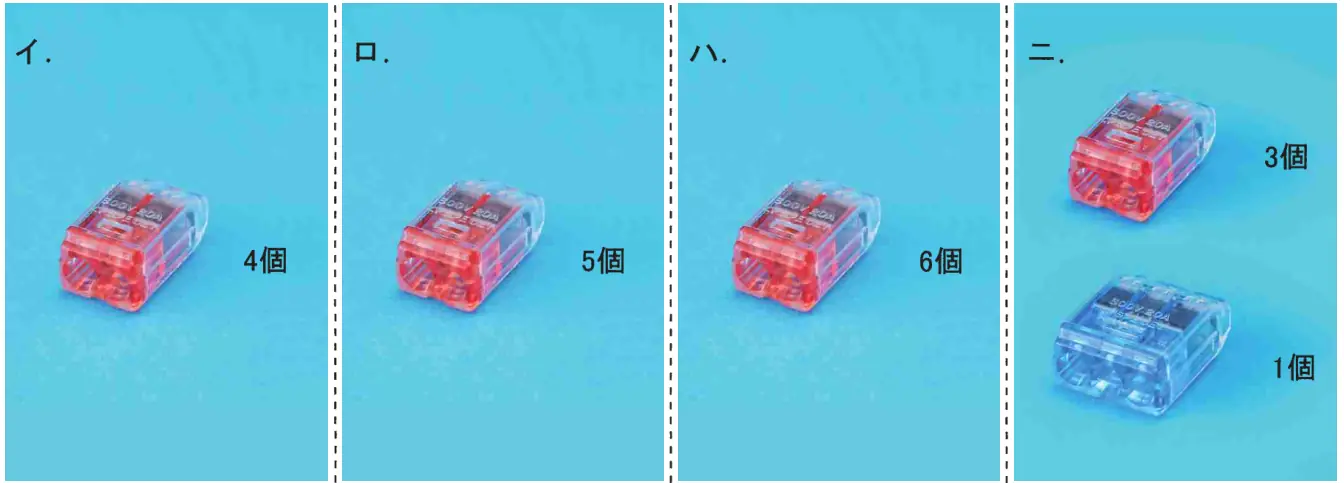

- イ4個
- ロ5個
- ハ6個
- ニ3個，1個
答えを見る
正解 ロ5個
要点3路スイッチ2か所と照明の結線は差込形コネクタ2本用×5
解説
⑲には電源（分電盤b回路）、照明器具ア、3路スイッチ2か所（ア3）が集まる。複線図にすると
- 接地側：電源と照明 → 2本
- 非接地側：電源と3路スイッチ1の0端子 → 2本
- 渡り線1・3：スイッチ1とスイッチ2の1同士、3同士 → 2本×2
- 帰り線：3路スイッチ2の0端子と照明 → 2本
の5か所ですべて2本接続となり、2本用コネクタ5個のロが正しい。
イは接続箇所が不足、ハは多すぎ、ニは3本用が不要なので誤り。
