令和7年度下期 第二種電気工事士 学科 問41 解説
配線図
図は，木造2階建住宅の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．分電盤の外箱は合成樹脂製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑪で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。

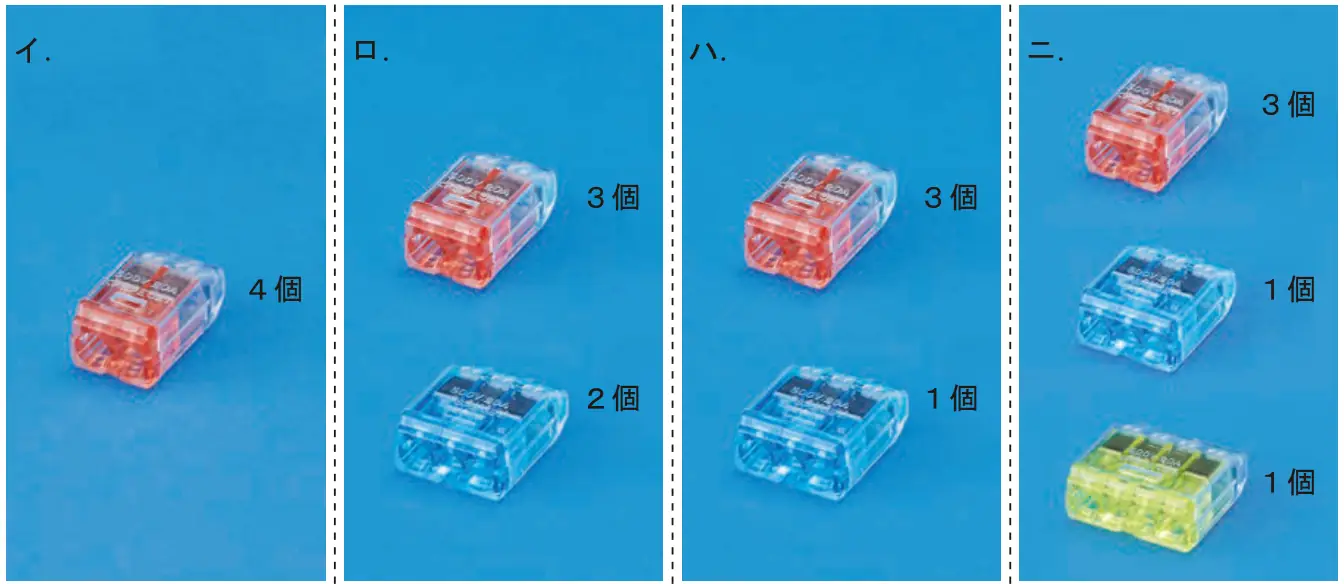

- イ4個
- ロ3個，2個
- ハ3個，1個
- ニ3個，1個，1個
答えを見る
正解 ハ3個，1個
要点差込形コネクタは接続箇所ごとに電線本数に合う種類を選ぶ
解説
⑪のボックスでは、電源、照明ハ、照明ノ、スイッチ（ノ・ハ）へのケーブルがつながります。複線図にすると接続箇所は4か所です。
- 接地側線：電源・ハ・ノの3本 → 3本用1個
- 非接地側線：電源・スイッチ共通線の2本 → 2本用1個
- ハの戻り線：スイッチ・照明ハの2本 → 2本用1個
- ノの戻り線：スイッチ・照明ノの2本 → 2本用1個
よって2本用3個、3本用1個でハが正解です。イ・ロ・ニは種類または個数が合わないので誤り。
