令和3年度上期午前 第二種電気工事士 学科 問46 解説
配線図
図は，鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
6．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。
⑯で示すボックス内の接続をすべて圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。

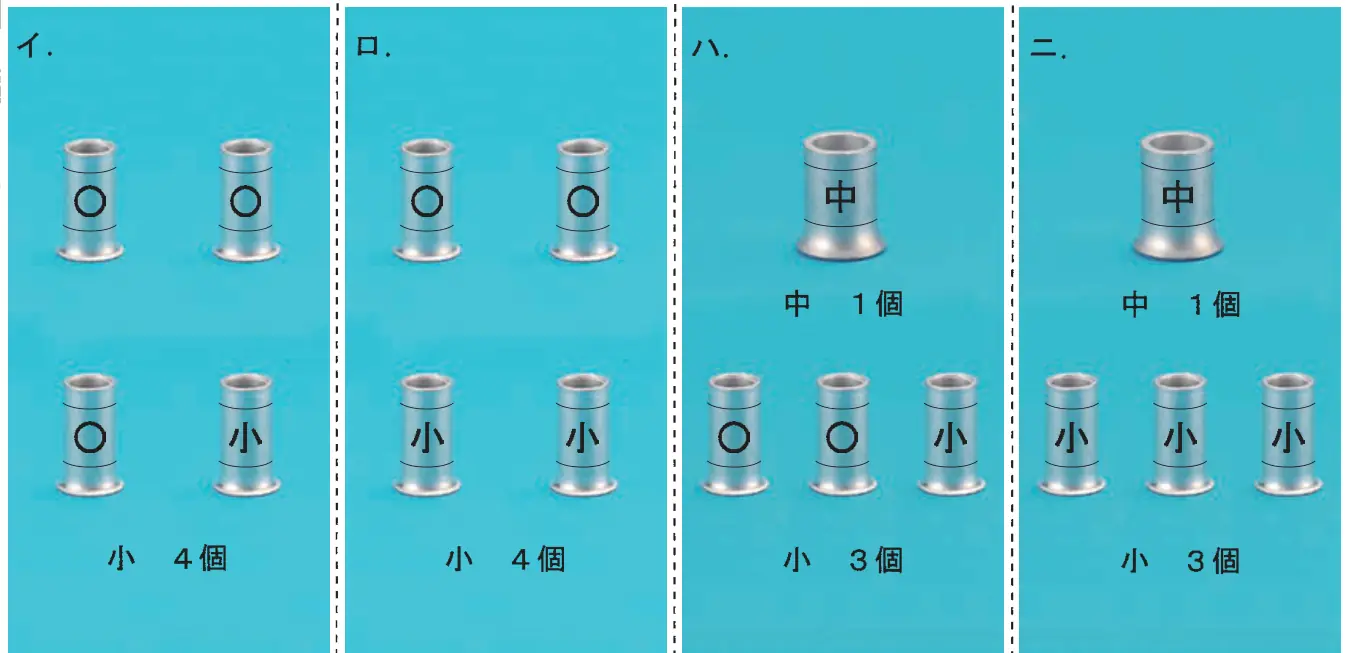

また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。
- イ小 4個（刻印：○ 3個，小 1個）
- ロ小 4個（刻印：○ 2個，小 2個）
- ハ中 1個（刻印：中），小 3個（刻印：○ 2個，小 1個）
- ニ中 1個（刻印：中），小 3個（刻印：小 3個）
答えを見る
正解 ロ小 4個（刻印：○ 2個，小 2個）
要点1.6×2本は小スリーブで刻印○、3〜4本は小
解説
⑯のボックスは分電盤ⓑからの電源、照明ス・セ、点滅器ス・セ、下側のボックスへの配線が集まり、ロが正しいです。
- 接地側（白）：電源、CHセ、○ス、下のボックス = 4本 → 小（刻印：小）
- 非接地側（黒）：電源、点滅器、下のボックス = 3本 → 小（刻印：小）
- スの帰り線：2本 → 小（刻印：○）
- セの帰り線：2本 → 小（刻印：○）
合計 小4個（○2個、小2個）。
イ・ハ・ニ：本数と刻印の組合せが合わず誤り。
