令和3年度上期午後 第二種電気工事士 学科 問50 解説
配線図
図は，鉄筋コンクリート造の集合住宅共用部の部分的な配線図である。この図に関する次の各問いには4通りの答え（イ，ロ，ハ，ニ）が書いてある。それぞれの問いに対して，答えを1つ選びなさい。
【注意】1．屋内配線の工事は，動力回路及び特記のある場合を除き600V ビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
2．屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。
3．漏電遮断器は，定格感度電流30mA，動作時間0.1秒以内のものを使用している。
4．選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。
5．配電盤，分電盤及び制御盤の外箱は金属製である。
6．ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
7．3路スイッチの記号「0」の端子には，電源側又は負荷側の電線を結線する。

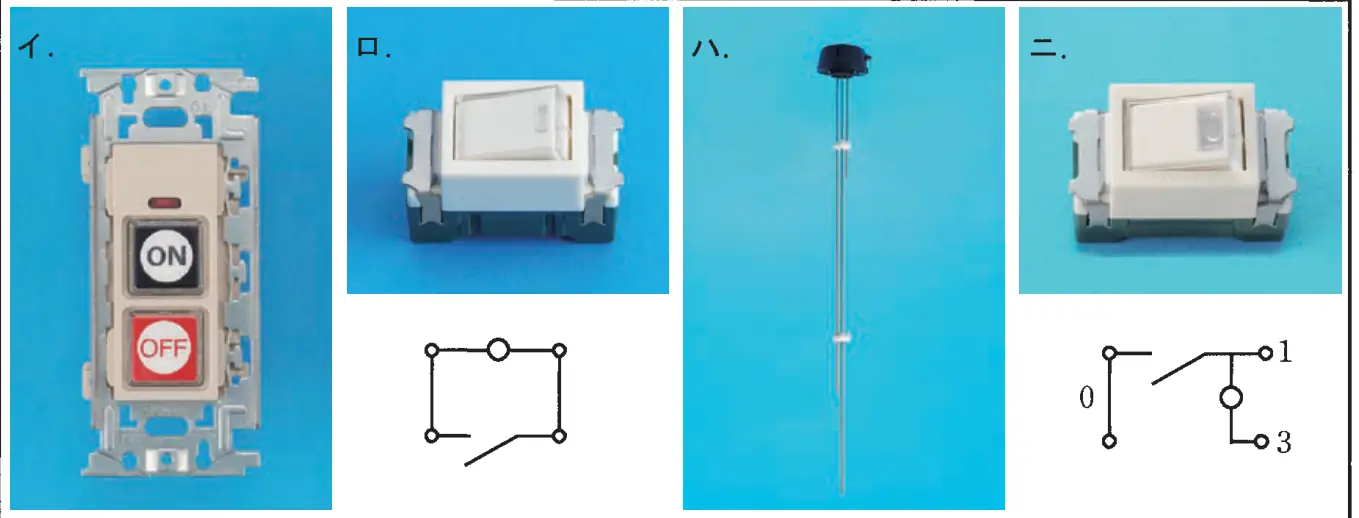

この配線図の図記号から，この工事で使用されていないスイッチは。
ただし，写真下の図は，接点の構成を示す。
答えを見る
正解 ニ
要点黒丸3にHの傍記がなければ位置表示灯なし3路
解説
ニは位置表示灯を内蔵した3路スイッチ（●3にH傍記）だが、図の3路スイッチ「3ア」にはHの傍記がないので使用されていない。
イ：確認表示灯付きの押しボタンで、受水槽室の「BL」として使われている。ロ：スイッチと並列に表示灯がある位置表示灯内蔵スイッチで、③（H）に使われている。ハ：フロートレススイッチ電極で、⑧（LF3）に使われている。
