令和3年度上期午後 第二種電気工事士 学科 問6 解説

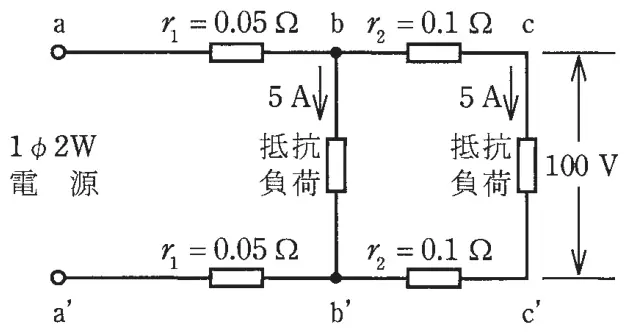

図のような単相2線式回路で，c－c′間の電圧が100Vのとき，a－a′間の電圧［V］は。
ただし，r₁及びr₂は電線の電気抵抗［Ω］とする。
- イ101
- ロ102
- ハ103
- ニ104
答えを見る
正解 ロ102
要点電圧降下は往復2線分で2×r×I
解説
b－b′間は101V、a－a′間はそれに10A分の電圧降下を加えて102［V］なので、ロが正しい。
- b－c間の電流は5A：Vbb′＝100＋2×0.1×5＝101［V］
- a－b間の電流は5＋5＝10A：Vaa′＝101＋2×0.05×10＝102［V］
イ：101Vはb－b′間の電圧で誤り。ハ・ニ：電流や抵抗を過大に見積もった値で誤り。
