令和3年度下期午前 第二種電気工事士 学科 問7 解説

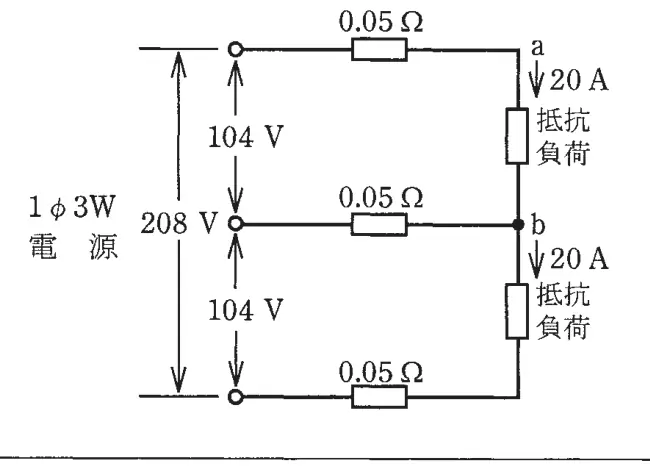

図のような単相3線式回路において，電線1線当たりの抵抗が0.05Ωのとき，a－b間の電圧［V］は。
- イ100
- ロ101
- ハ102
- ニ103
答えを見る
正解 ニ103
要点平衡な単相3線式は中性線に電流が流れず、電圧降下は外線分だけ
解説
負荷が平衡しているので中性線の電流は0で、a－b間の電圧は外線1本分の電圧降下を引いた103Vです。
- 中性線電流 = 20 − 20 = 0［A］→ 中性線の電圧降下 0［V］
- Vab = 104 − 0.05 × 20 = 104 − 1 = 103［V］
イ・ロ：中性線にも電流が流れると考えるなど、降下を過大に見た値なので誤り。
ハ：降下を往復2線分（2V）で計算した値なので誤り。
