令和3年度下期午前 第二種電気工事士 学科 問6 解説

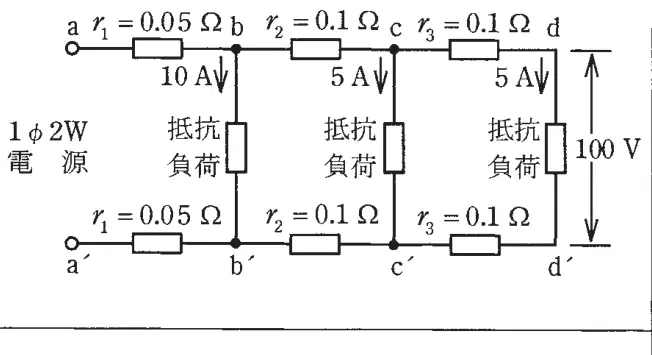

図のような単相2線式回路において，d－d′間の電圧が100Vのときa－a′間の電圧［V］は。
ただし，r₁，r₂及びr₃は電線の電気抵抗［Ω］とする。
- イ102
- ロ103
- ハ104
- ニ105
答えを見る
正解 ニ105
要点単相2線式の電圧降下は往復分2rI、電源側ほど電流が大きい
解説
負荷側から順に電線の往復の電圧降下を足していくと、a－a′間は105Vです。
- c～d間の電流5A：101 = 100 + 2 × 0.1 × 5 → c－c′間 101［V］
- b～c間の電流5+5=10A：101 + 2 × 0.1 × 10 = 103［V］（b－b′間）
- a～b間の電流10+10=20A：103 + 2 × 0.05 × 20 = 105［V］（a－a′間）
イ・ロ・ハ：往復2線分の降下を入れていない、または区間ごとの電流の合計を誤った値なので誤り。
